厚度计算的时候应该注意的问题。
我们在用sw6计算厚度的时候如果单单看结果显示为合格，有时候还是存在一点问题的，封头的话需要考虑到成型减薄量，钢板如果是不锈钢的话需要考虑到抛光减薄量。
下面以具体的例子来说明：

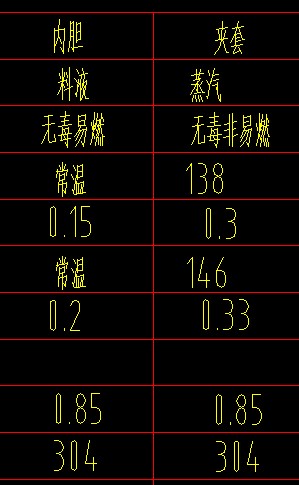

图与条件如下图

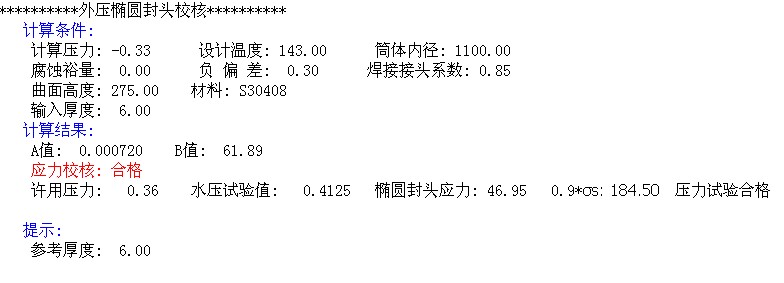

下封头6个厚，sw6计算通过。
来看看计算书里的最小厚度
|
外压椭圆封头校核 |
计算单位 |
www.huweiming.com |
||||
|
计算所依据的标准 |
GB 150.3-2011 |
|||||
|
计算条件 |

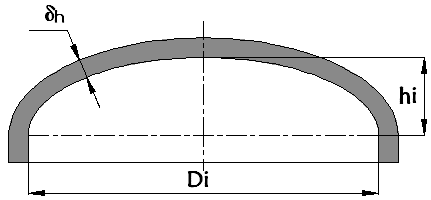

椭圆封头简图 |
|||||
|
计算压力 Pc |
-0.33 |
MPa |
|
|||
|
设计温度 t |
143.00 |
° C |
||||
|
内径 Di |
1100.00 |
mm |
||||
|
曲面深度 hi |
275.00 |
|||||
|
材料 |
S30408 (板材) |
|||||
|
试验温度许用应力 [s] |
137.00 |
MPa |
||||
|
设计温度许用应力 [s]t |
137.00 |
MPa |
||||
|
钢板负偏差 C1 |
0.30 |
mm |
||||
|
腐蚀裕量 C2 |
0.00 |
mm |
||||
|
焊接接头系数 f |
0.85 |
|||||
|
压力试验时应力校核 |
||||||
|
压力试验类型 |
液压试验 |
|||||
|
试验压力值 |
PT = 1.25Pc= 0.4125 |
MPa |
||||
|
压力试验允许通过的应力[s]t |
[s]T£ 0.90 ss = 184.50 |
MPa |
||||
|
试验压力下封头的应力 |
sT = 46.95 |
MPa |
||||
|
校核条件 |
sT£ [s]T |
|||||
|
校核结果 |
合格 |
|||||
|
厚 度 计 算 |
||||||
|
计算厚度 |
dh = 5.40 |
mm |
||||
|
有效厚度 |
deh =dnh – C1– C2= 5.70 |
mm |
||||
|
名义厚度 |
dnh = 6.00 |
mm |
||||
|
外径 Do |
Do= Di+2dnh = 1112.00 |
|||||
|
系数 K1 |
K1 = 0.8904 |
|||||
|
A 值 |
A= 0.0007196 |
|||||
|
B 值 |
B= 61.89 |
|||||
|
重量 |
64.59 |
Kg |
||||
|
压 力 计 算 |
||||||
|
许用外压力 |
[P]=0.35632 |
MPa |
||||
|
结论 |
合格 |
|||||

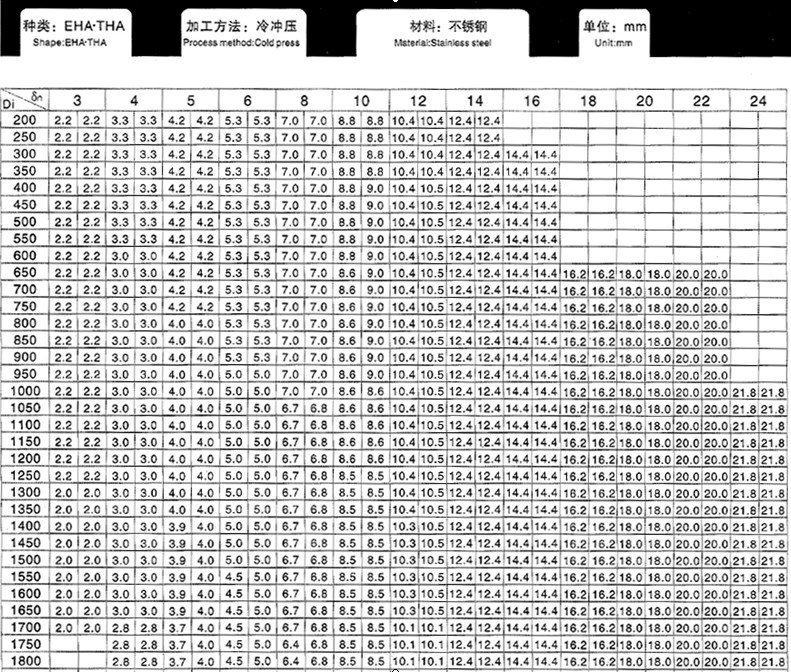

计算厚度已经5.4mm了，6个厚的板压封头的话最后的成型封头厚度已经达不到5.4了。下面给出封头的成型厚度表，保证计算厚度一定要小于封头成型厚度。
钢板厚度需要保证计算厚度小于最终厚度。抛光减薄量参考值0.3mm。
