例子:现有一空气储罐，工作压力0.35MPa，进气口d1=45mmx3，爆破片口d2=57mmx3，接管型式为平齐式接管，试校核该爆破片接口大小能否满足要求。
如果容器上有爆破片的话设计压力的确定与所选的爆破片型式有很大的关系。
1. 确认设计压力

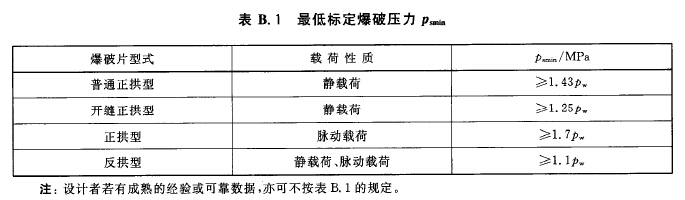

a） 确认最低标定爆破压力Psmin,参考值见下图：
注：Pw为工作压力。
可以看到除了反拱型其它几种型式设计压力都会比工作压力大不少，这里用反拱型举例。
Psmin=1.1*0.35=0.385MPa

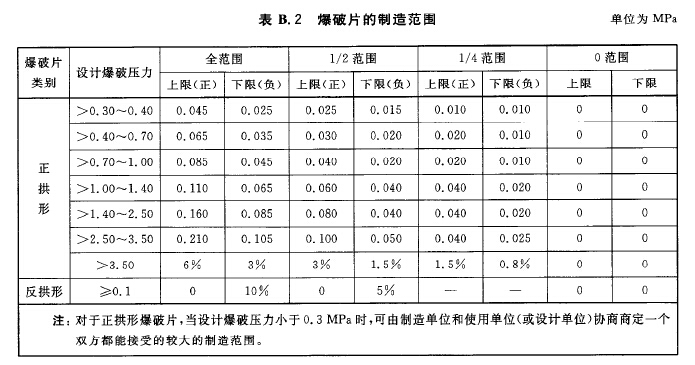

b） 选爆破片的制造范围，参考值见下图：
注：反拱型爆破片的制造范围百分比是以设计压力为准的。不过这里有一个矛盾，本来是要靠选择爆破片型式来确认设计压力，但这里制造范围却需要设计压力。不过一般情况下工作压力与设计压力都是事先给定的，爆破片只是校核一下接口大小能否满足要求。
本例设计压力定为0.4MPa
C）如果选全范围的则爆破片的设计爆破压力Pb=0.385+0.4*0.1=0.425＞0.4则全范围的不能满足要求，如果要选全范围的则设计压力至少为0.43这样Pb=0.385+0.43*0.1=0.428＜0.43；
如果全1/2范围的则爆破片的设计爆破压力Pb=0.385+0.4*0.05=0.405＞0.4则1/2范围的不能满足要求，如果要选1/2范围的则要设计压力至少为0.41这样Pb=0.385+0.41*0.05=0.4055＜0.41；
0范围因为没有上下限所有可以满足要求。
2. 确定安全泄放量
本例为气体储罐，接式下式计算：
Ws=2.83*ρ*v*d^2/1000
ρ为泄放条件下的气体密度Kg/m3;
v为容器进料管内的流速m/s；
d为容器进料管内直径mm；
一定要注意公式的单位。
查阅在泄放压力0.385MPa下空气的参数取
ρ=3.4 Kg/m3,v=12m/s则：
Ws=2.83*3.4*12*（45-2*3）^2/1000=176Kg/h
超压限度为爆破片的设计爆破压力Pb与工作压力Pw之差，本例为0.385-0.35=0.035MPa。泄放系数为0.73，泄放装置泄放温度tf=139。泄放装置出口侧压力为0.1MPa（绝压）。实际泄放面积A0=π*(51/2)^2=2042mm2.有了这些数据就可以利用SW6里的零部件计算工具来计算了。
