上封头开孔的画法–采用solidworks

封头上开孔的画法。以椭圆封头EHA1000,厚度3mm上的开孔(所开孔尺寸如下表)为例来介绍;用途规格进液口Φ38.1备用口Φ25.4呼吸口Φ38.1人孔Φ408管口圆距离中心400,人孔距离中心300Ø  首先在前视基准面上绘制椭圆封头截面草图然后生成椭圆封头(画法参照相关章节)Ø  在上视基准面上进行绘制Ø  以刚刚绘制的草图进行拉伸切除Ø  建立基准面1  Ø  在基准面上绘制一条平行于椭圆垂直中的构造线 Ø

封头上开孔的画法。以椭圆封头EHA1000,厚度3mm上的开孔(所开孔尺寸如下表)为例来介绍;

用途

规格

进液口

Φ38.1

备用口

Φ25.4

呼吸口

Φ38.1

人孔

Φ408

管口圆距离中心400,人孔距离中心300

Ø  首先在前视基准面上绘制椭圆封头截面草图然后生成椭圆封头(画法参照相关章节)

上封头开孔的画法--采用solidworks

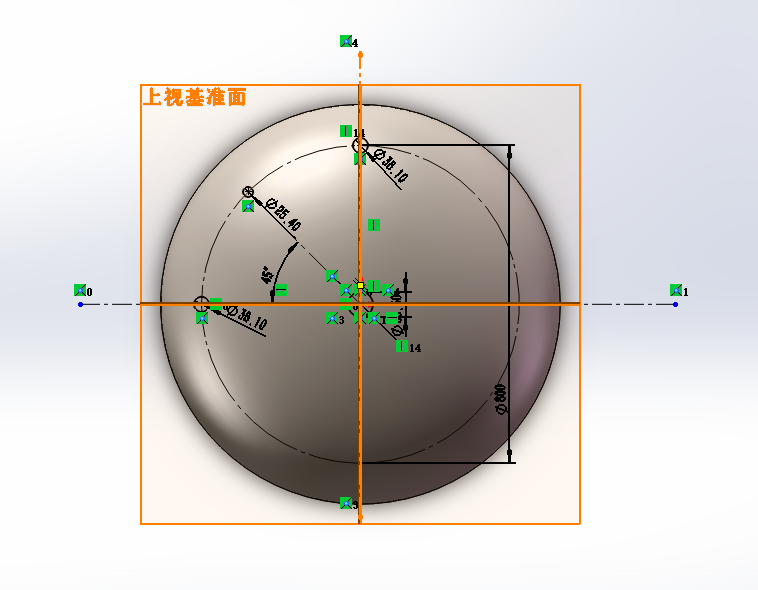

Ø  在上视基准面上进行绘制

上封头开孔的画法--采用solidworks

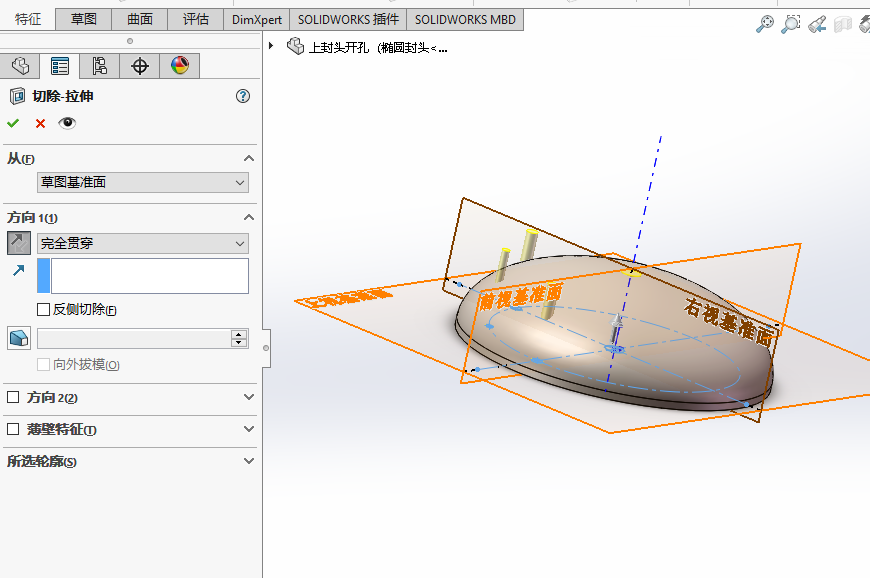

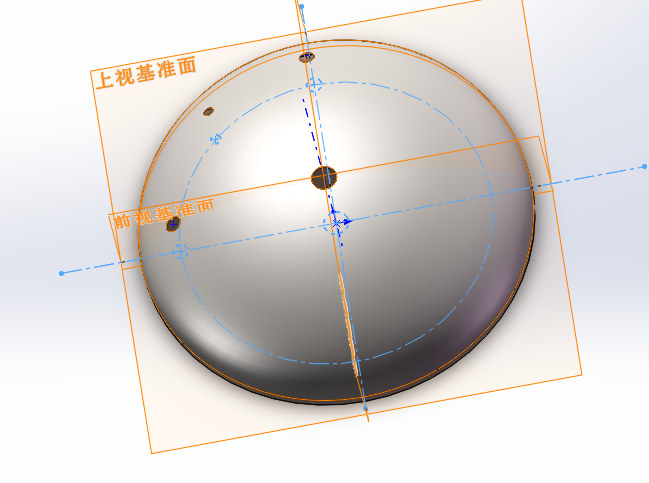

Ø  以刚刚绘制的草图进行拉伸切除

上封头开孔的画法--采用solidworks

上封头开孔的画法--采用solidworks

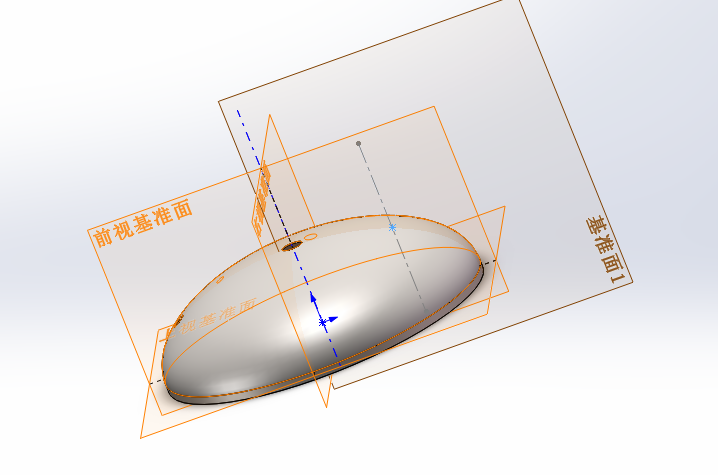

Ø  建立基准面1

上封头开孔的画法--采用solidworks



Ø  在基准面上绘制一条平行于椭圆垂直中的构造线

上封头开孔的画法--采用solidworks

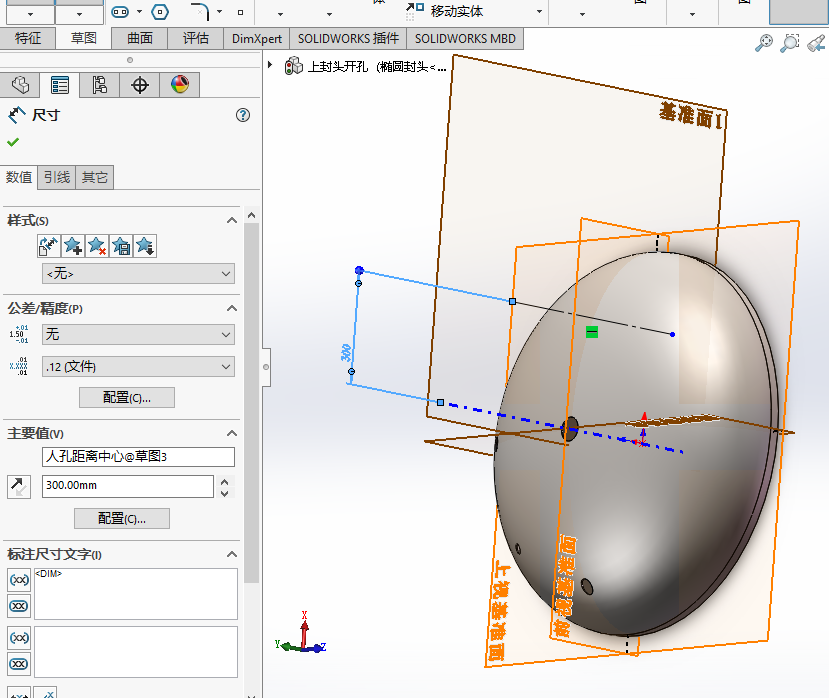

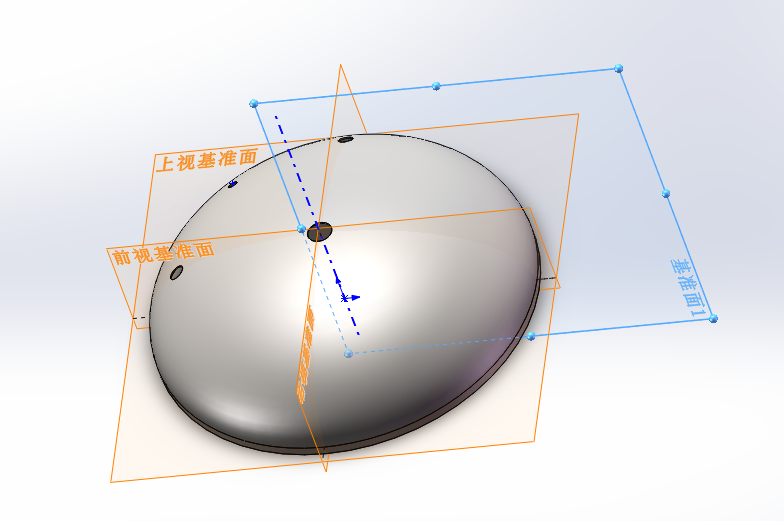

Ø  选择3D草绘,绘制一个点,约束点到刚刚在基准面1上绘制的构造线于椭圆外表面上

上封头开孔的画法--采用solidworks

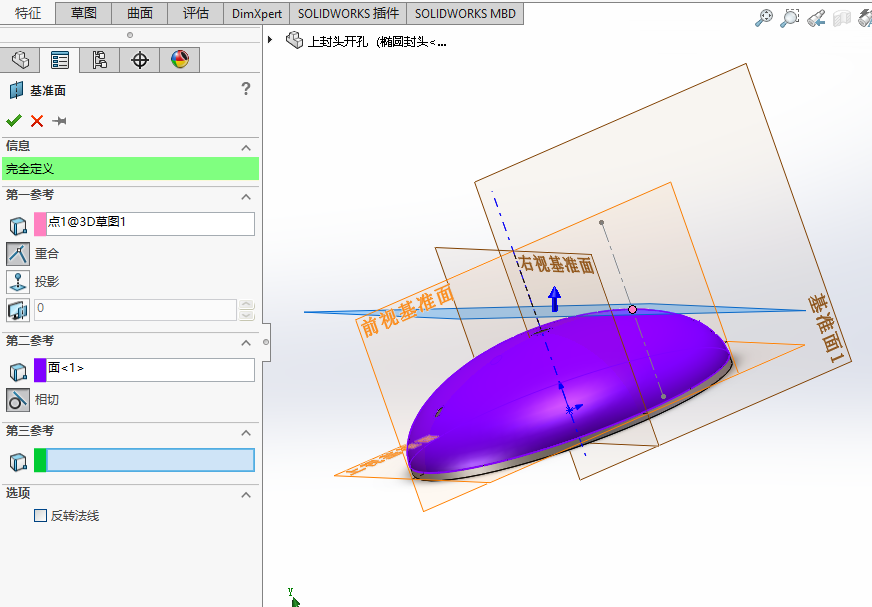

Ø  以刚刚在3D草绘上绘制的点与椭圆封头上表面为基准建立一个基础平面2

上封头开孔的画法--采用solidworks

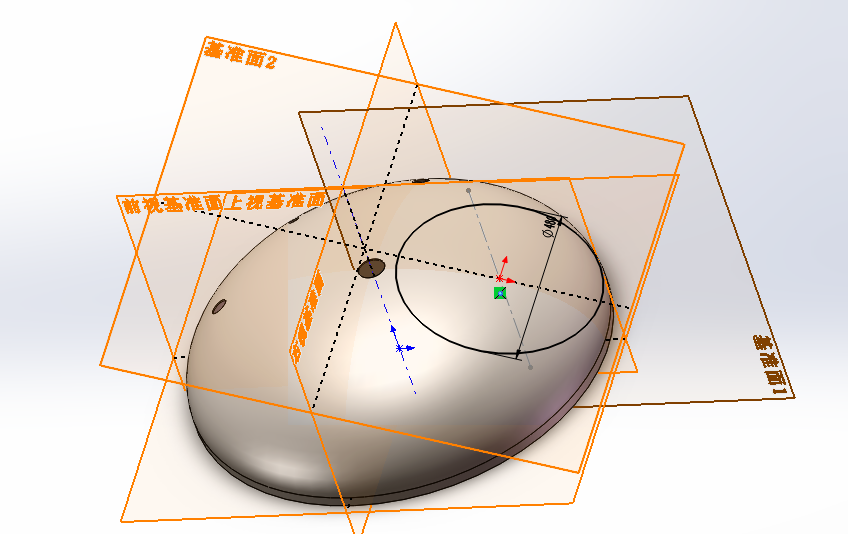

Ø  选择刚刚建立的基准面2进行草绘,以3D草绘中绘制的点为圆形作一个Φ480的圆

上封头开孔的画法--采用solidworks

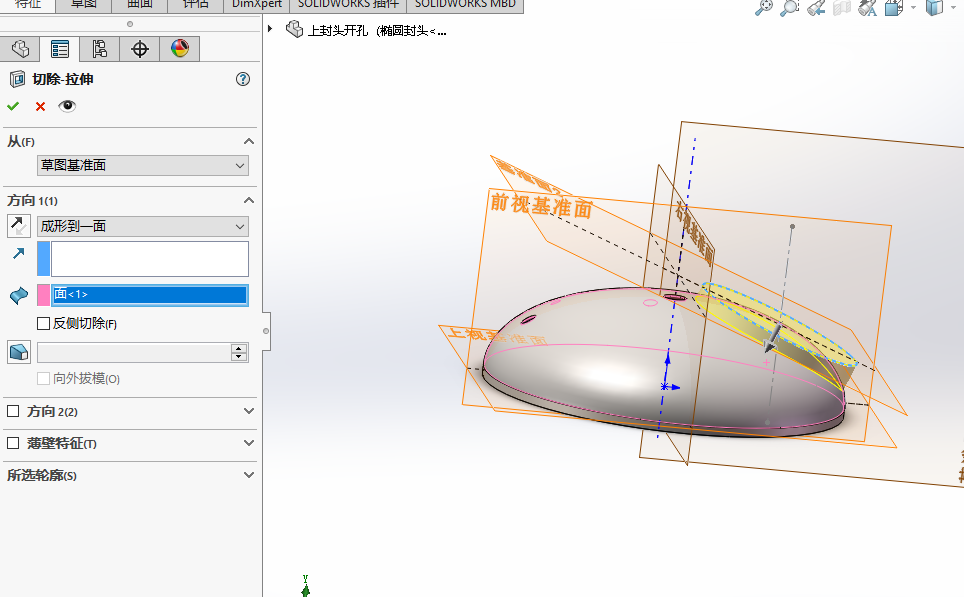

  Ø  以刚刚绘制的Φ480为切除工具拉伸切除

上封头开孔的画法--采用solidworks

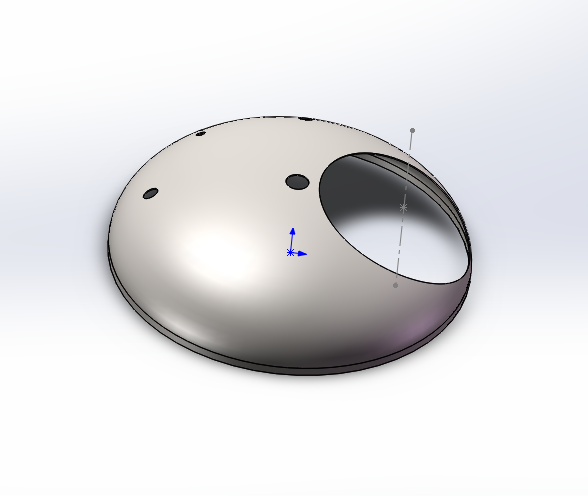

Ø  最后完成的开孔效果

上封头开孔的画法--采用solidworks
