封头上垫板的画法。以椭圆封头EHA1000，厚度3mm上的垫板，JB/T 4712.4-2007支撑式支座B型为例来介绍，详细尺寸如下图；
Ø 首先在前视基准面上绘制椭圆封头截面草图然后生成椭圆封头（画法参照相关章节）
Ø 建立一个与右视基准面成45°的基准面（角度以后可以调整，如果有四个支腿则可以把角度调整为0°后面阵列出4个）

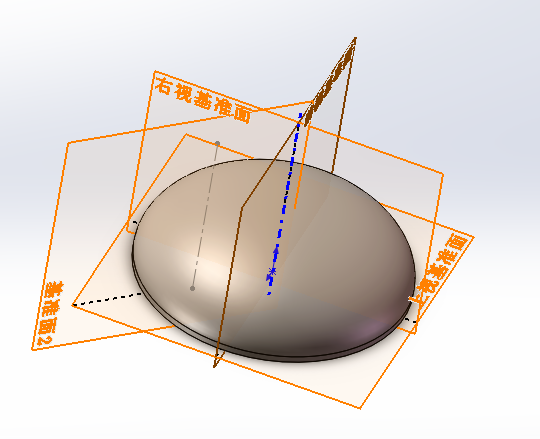

Ø 在刚刚建立的基准面上绘制一条平行于椭圆垂直中心线的构造线

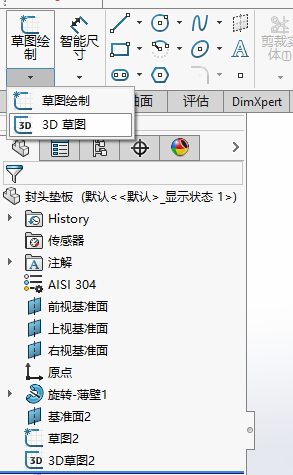

Ø 点击草图绘制中的3D草图
Ø 绘制一个点，将这个点约束到刚在建立的基准平面上以及椭圆面上

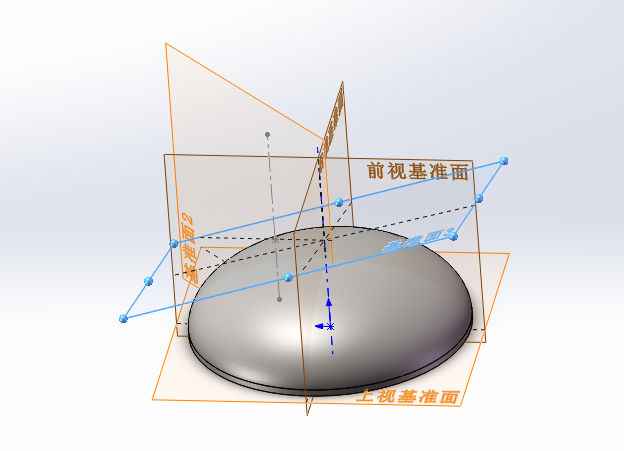

Ø 添加基准面3，选择椭圆面以及刚刚在3D草图中绘制的点

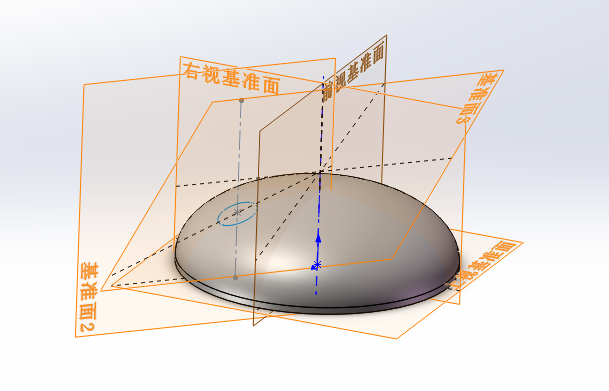

Ø 选择基准面3，点击草图绘制，以在3D草图中绘制的点为圆形绘制一个Φ150的圆

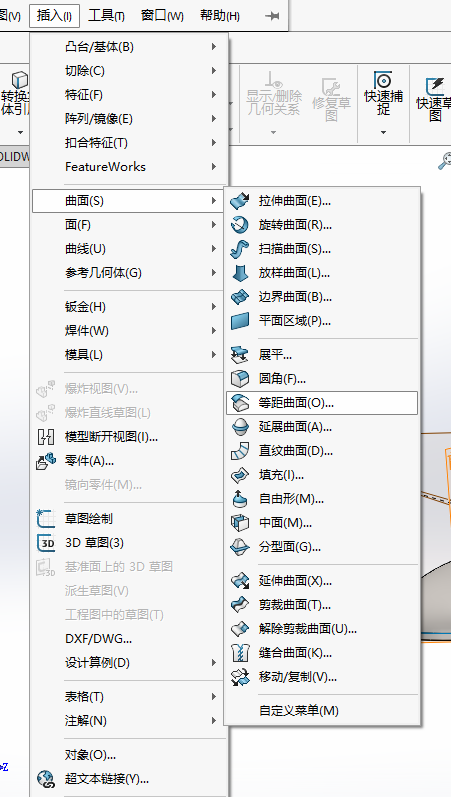

Ø 选择 插入->曲面->等距曲面，选择椭圆封头的外表面，距离设置为0mm

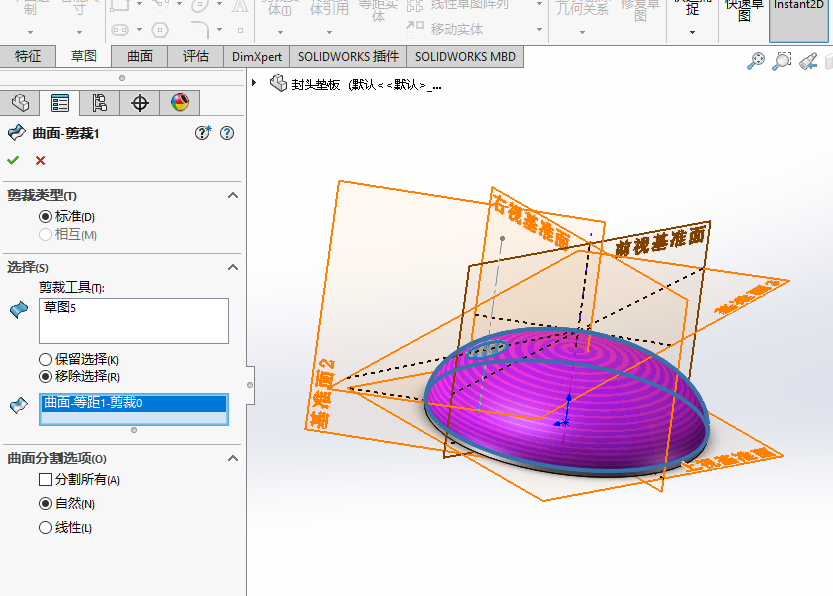

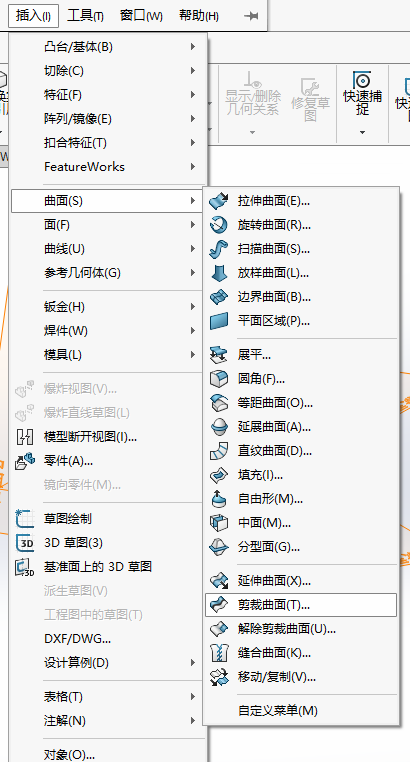

Ø 选择 插入->曲面->裁剪曲面，裁剪工具选择Φ150的圆，曲面选择刚刚等距出来的曲面，选项选择移除选择

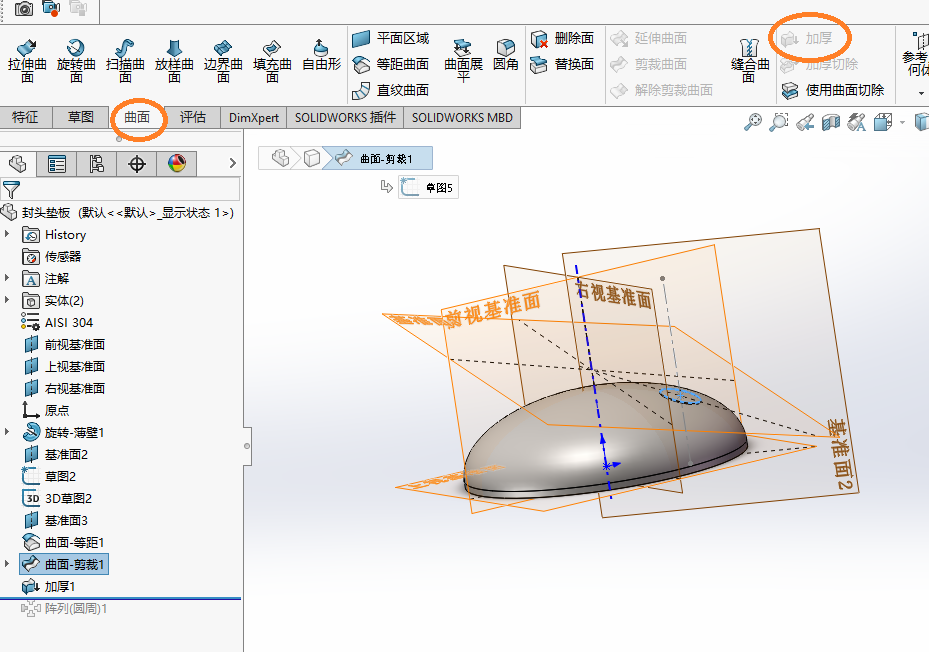

Ø 选择 刚刚裁剪出来的曲面，执行曲面中的加厚命令生成一个需要的垫板

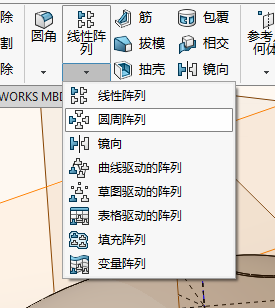

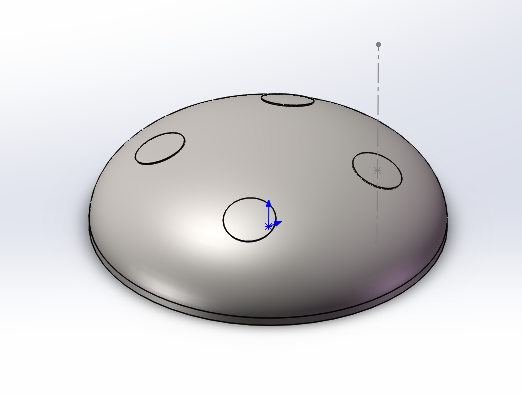

Ø 选择 刚刚生成的垫板，执行圆周阵列命令，中心线选择椭圆的垂直中心线
