压力容器设计常见问题-结构篇3

今天继续跟大家分享的是在压力容器结构设计中一些比较常见的问题,供大家参考。

1.接地板

对于有防止雷击和防止静电要求的场合,容器(或设备)上应设有静电接地措施。有的设计者在容器的支腿、支耳、支座上钻一个孔用来进行防静电接地,或采用焊上一块碳钢接地板的接地措施。由于以上两种措施其连接点表面电阻太大,往往达不到防止静电的作用。为了达到防静电的目的,建议采用静电接地板结构,接地板的材质宜用不锈钢制成。

对于容器设备直径>2.5m、或容积>50m3的场合,其接地点(接地板)应设两处以上并沿设备外围均匀布置。对于接地板的大小尺寸(包括外形尺寸,板厚,和开孔大小)以及与设备的连接位置,各单位可编制统一的规定。

2.变径段

容器或设备底部有时要求大半径弯头与小直径管之间连接结构,如采用图,(a)结构时,容易积存液体,改为图(b)结构可避免上述问题,最好的结构取图(c)所示法兰连接结构,这样便于更换腐蚀后的外管段。但接管应偏心于法兰中心,使它与大半径管底部平齐。

压力容器设计常见问题-结构篇3

3.裙座过渡段

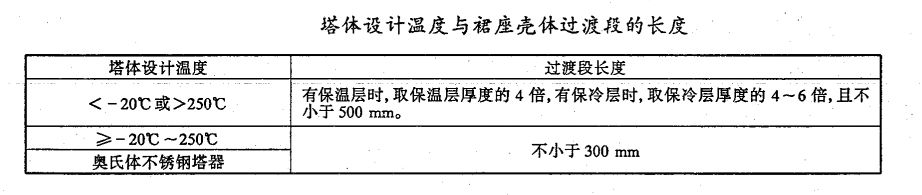

如裙座壳体材料与塔体封头材料不同,两者焊后会影响塔体封头材料性能时,则应在裙座壳体上部设置与塔体封头材料相同的过渡段。由于塔器的设计温度不同,所以设置的过渡段长度也不同,见下表。

压力容器设计常见问题-结构篇3

4.裙座与封头连接结构

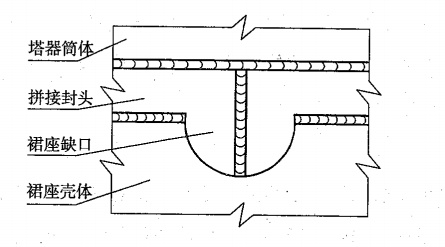

裙座壳体与塔器本体的连接结构设计在必要时应在装配图上画出节点,如下图所示,不管塔直径的大小在裙座上均不设裙座缺口,这是不合适的。当塔直径大于1.2m并采用拼接封头时,均应设置裙座缺口,其主要目的是避免裙座和封头的连接焊缝与封头的拼接焊缝重迭,形成十字焊缝,同时便于塔器在使用过程中的维修和检验。

如封头由整块钢板压制而成,就无需在裙座上端开缺口,但应在设计图纸上注明这一点。

压力容器设计常见问题-结构篇3

5.折流板

卧式冷凝器壳程介质为气、液共存,折流板缺口应左右布置,并在折流板的最低处开通液口。有的设计者在这种情况下,将折流板的缺口上下设置是不合适的,缺口上下设置时,不利冷凝液的排出。特别当冷凝液液位高于上置折流板的下缺口时,会形成液封,阻碍蒸汽流动,影响设备传热和运行。
