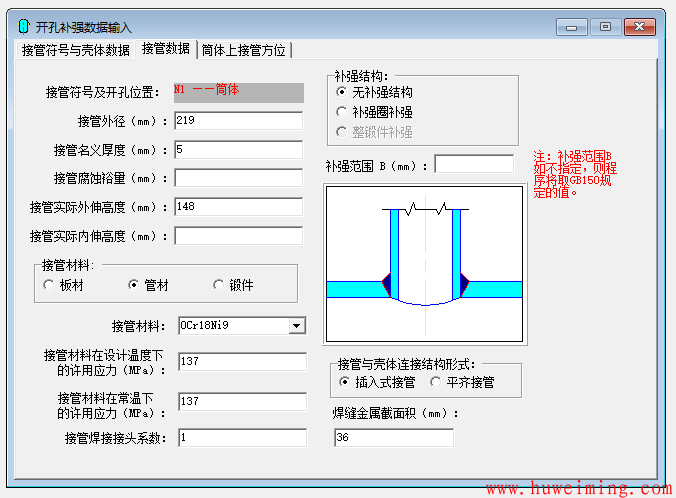

在计算开孔补强时，用软件进行计算时需要填写“接管实际外伸高度”，那么这个值应该怎么正确填写呢？
此项是针对接管高度的问题，所以相关输入也应该是接管长度，如果管口为法兰结构则不应该包括法兰部分。

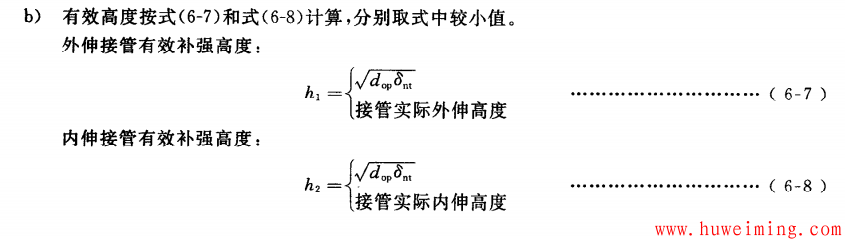

我们看一下GB150对“外伸接管有效补强高度”界定：
对于内伸接管也是同样的要求，一般情况下我们标注的外伸接管高度（比如100，120，150）都会大于这个有效的补强高度，也就是一般会大于
这个值。

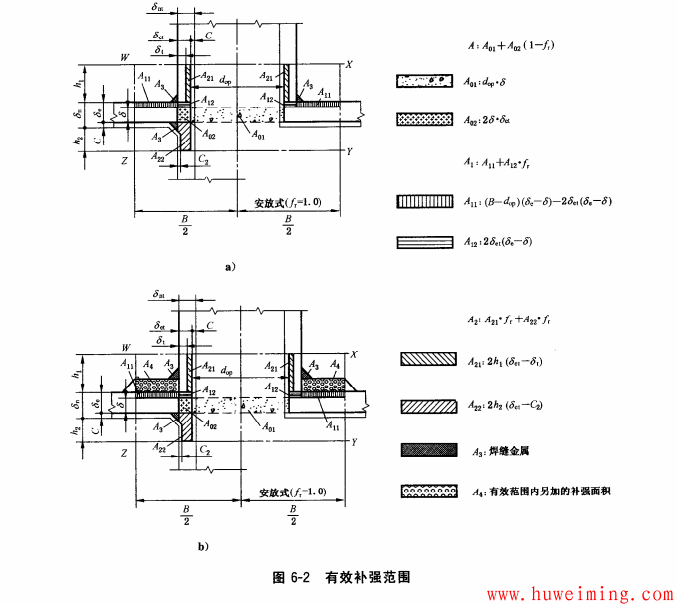

我们看一下GB150中关于有效补强范围的示意图，也可以大概知道应该怎么输入数据。
为了保险起见，推荐还是正确输入“接管实际外伸高度”，以保证设备安全性。
对于我们一般在图纸上标准的接管外伸长度，跟要输入的数据有时还是会有所不同的。

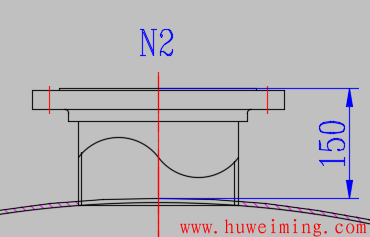

如下图，N2管口为SO200(A)-16RF，接管为Φ219.1×5：

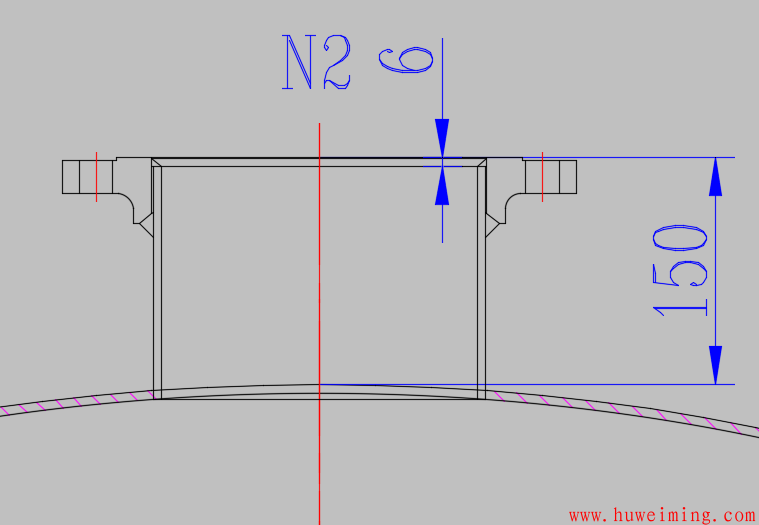

我们一般标注的是到法兰密封面的长度，但是对于接管补强，接管长度并没有到密封面，我们看一下剖视图：
实际接管长度离密封面还有6mm（接管厚度+1），对于平焊类的法兰基本上都是这样，当然可能会更短一点：

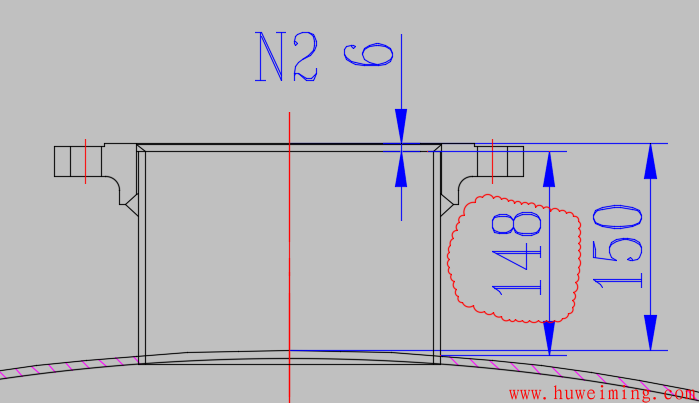

那么对于这类接管，应该输入的外伸接管长度如下图所示：
也就是148mm，这个为“接管实际外伸高度”。

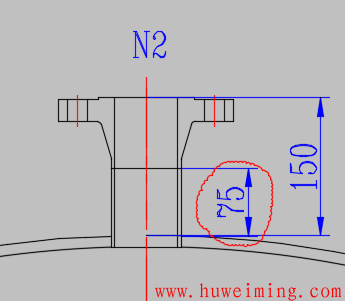

对于长颈对焊法兰类管口，同样指的是接管部分，不包含法兰的长颈部分，如下图所示：
也就是75mm为“接管实际外伸高度”。

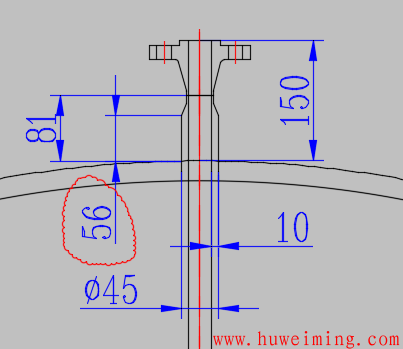

对于有厚壁管补强的情况，推荐输入最短的长度，如下图：

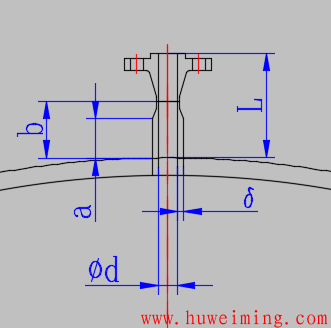

也就是将56mm作为“接管实际外伸高度”的值，而不把过渡段列入外伸长度。当然这个长度偏保守，但是安全性肯定是有保障的。如果需要手动计算“接管有效补强高度”，可以采用下面的计算方法，分三种情况：
(1)√d*δ≥b，则h1=(a+b)/2
(2)a＜√d*δ＜b，则h1=(√d*δ+a)/2
(3)√d*δ＜a，则h1=√d*δ
注：h1为接管有效补强高度，d为开孔直径，δ为接管名义厚度。

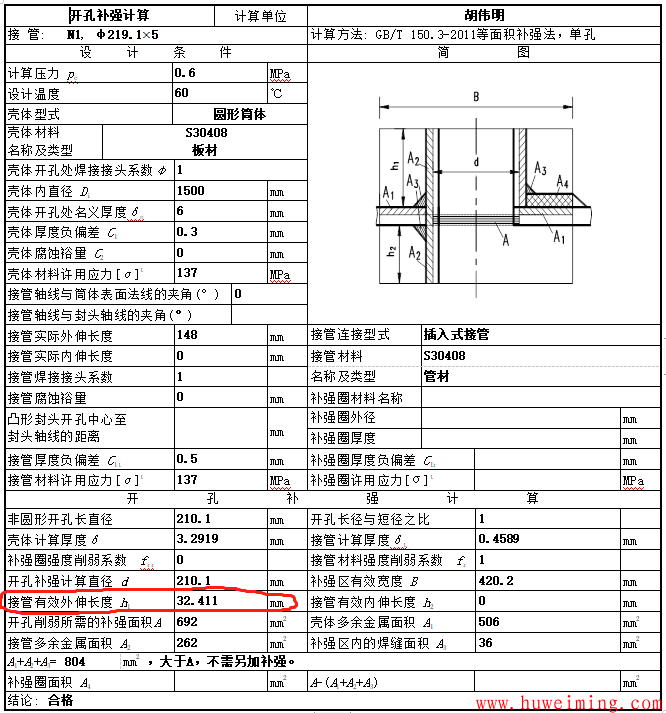

一般情况下实际外伸接管长度都是偏长的，也就是实际起补强作用的接管长度一般是小于我们所输入的外伸接管长度的。我们可以看一下计算书里面的：
规格为Φ219.1×5的接管，实际起补强作用的接管长度只有32.411mm，而我们输入的“接管实际外伸长度”为148mm。

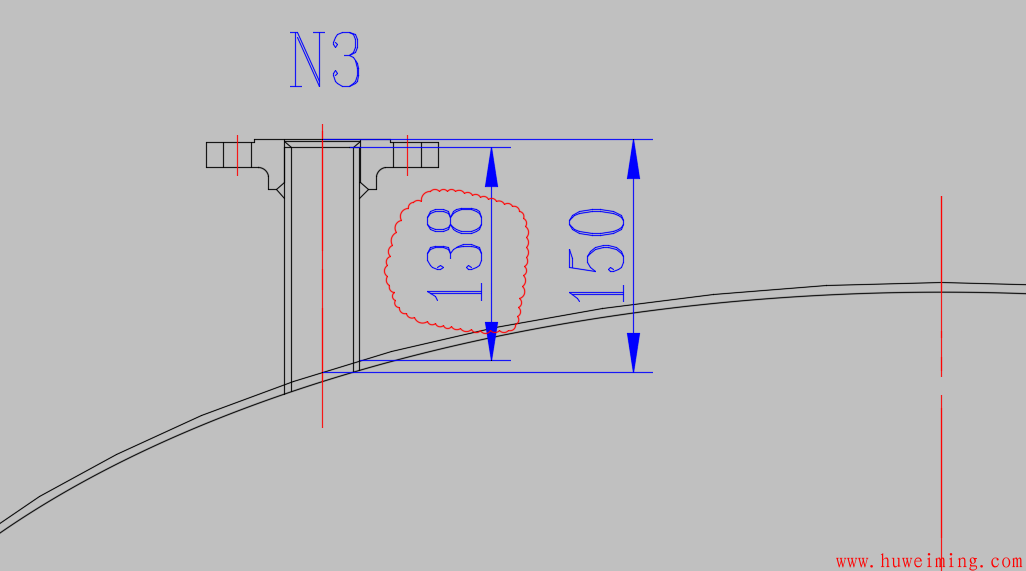

对于其它情况，比如不在封头正中心的接管，斜接管等，统一取最短的接管长度，比如不在封头正中心的接管，如下图：
将138作为“接管实际外伸长度”。

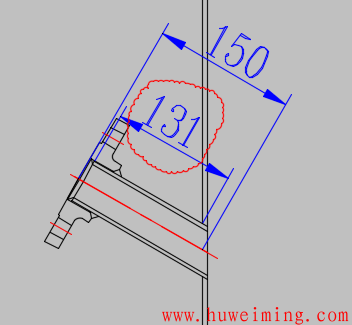

对于斜接管，如下图：
将131作为“接管实际外伸长度”。
对于内伸接管，跟外伸接管类似。
以上就是“接管实际外伸高度”确定的参考，希望对大家有帮助。
