本文介绍倾斜锚式桨叶的绘制方法

例子:绘制下图所示的锚式桨叶

倾斜锚式桨叶绘制-通过SolidWroks

基本思路是通过曲面绘制桨叶形状,之后通过加厚曲面形成实体。

下面是具体的绘制步骤。

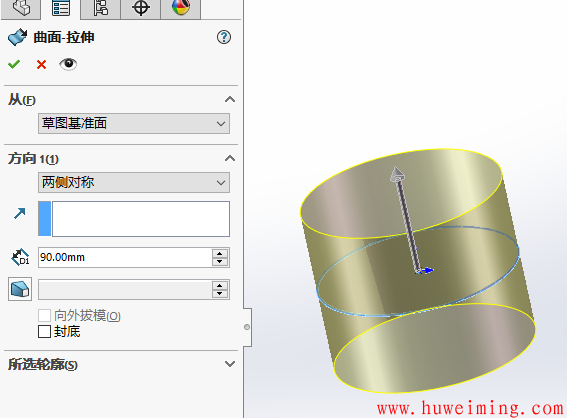

1:绘制轴套

“上视基准面”上上绘制Φ108的圆,然后通过“曲面”工具拉伸,高度90mm,方式选择两侧对称,如下图:

倾斜锚式桨叶绘制-通过SolidWroks

通过“上视基准面”建立新“基准面”,距离“上视基准面”600mm。同样绘制一个Φ108的圆然后通过“曲面”工具“拉伸”,高度90mm,方式选择两侧对称。

倾斜锚式桨叶绘制-通过SolidWroks

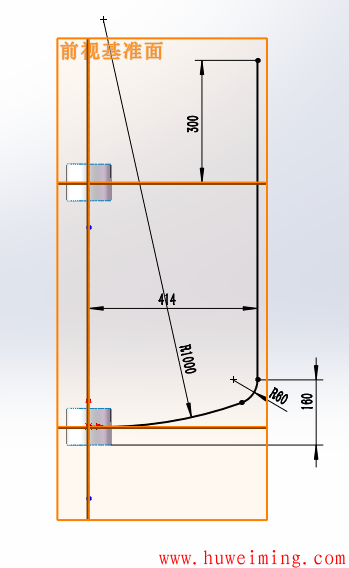

2:在“前视基准面”上绘制下面的草图作为扫描的路径

倾斜锚式桨叶绘制-通过SolidWroks

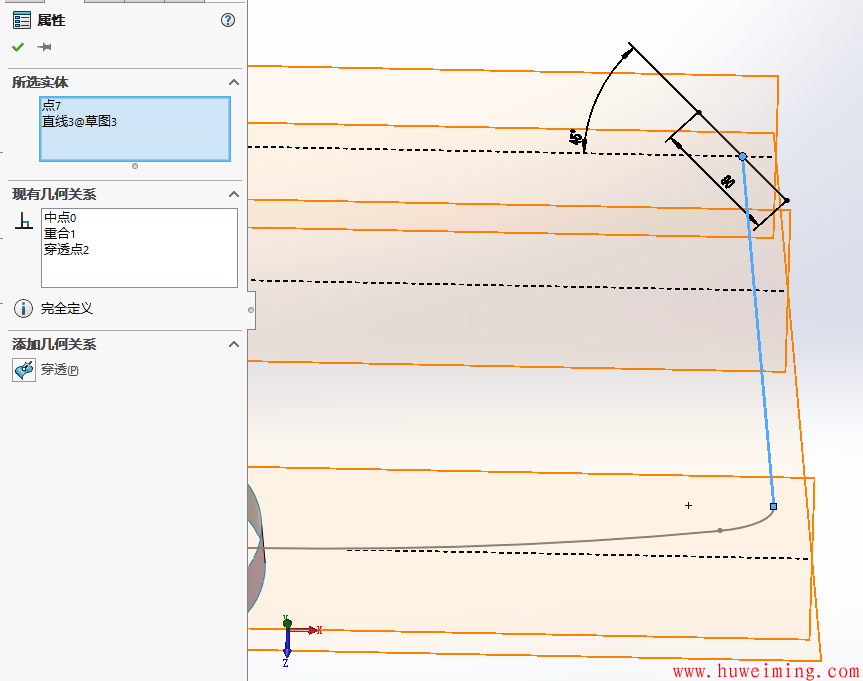

3:新建基准面绘制扫描轮廓

通过“上视基准面”建立新“基准面”距离900mm

在新建的基准面上绘制如下草图,最后添加“穿透”关系。

倾斜锚式桨叶绘制-通过SolidWroks

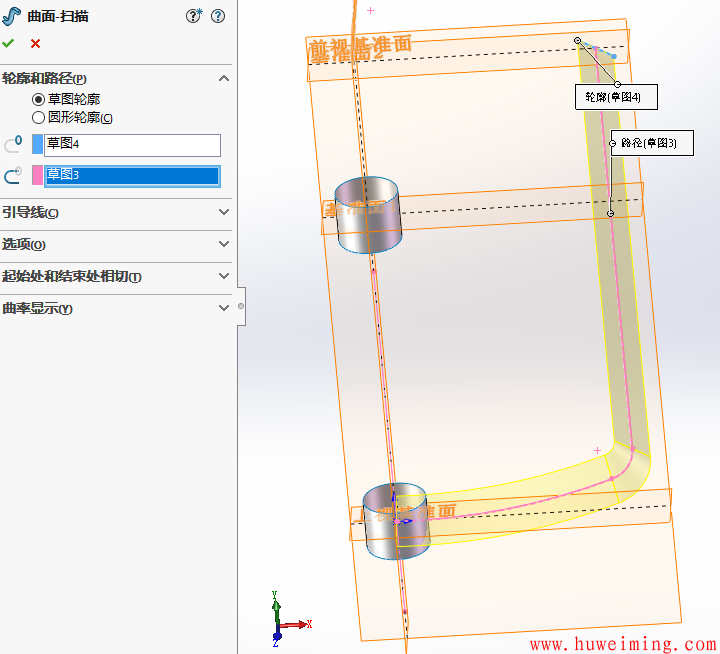

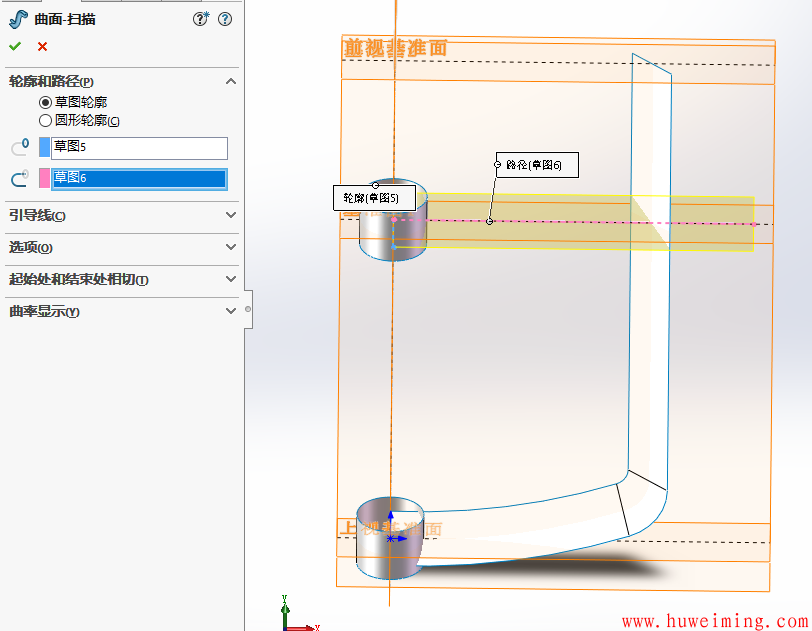

4:通过曲面扫描建立桨叶曲面

倾斜锚式桨叶绘制-通过SolidWroks

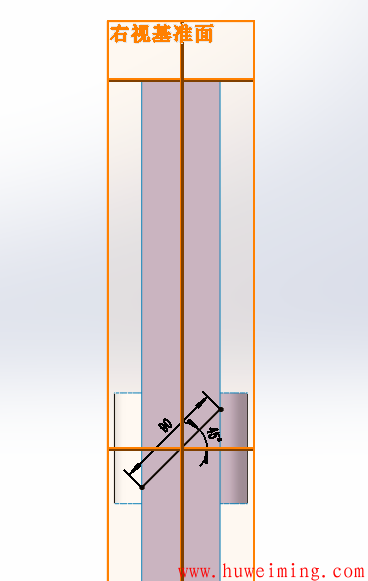

5. “右视基准面”绘制轮廓

倾斜锚式桨叶绘制-通过SolidWroks

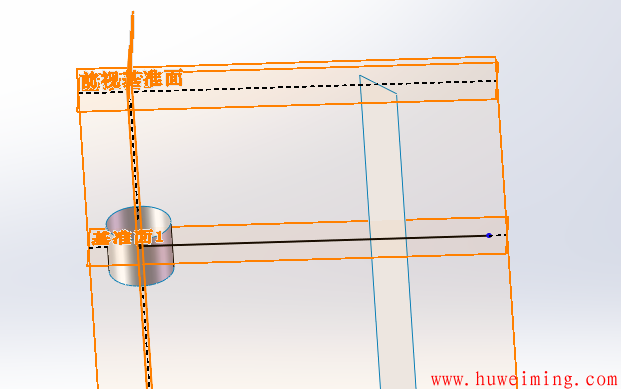

6. “前视基准面”上绘制路径

倾斜锚式桨叶绘制-通过SolidWroks

7. 扫描获得另一叶片

通过56步骤的草图扫描得到上面的叶片。

倾斜锚式桨叶绘制-通过SolidWroks

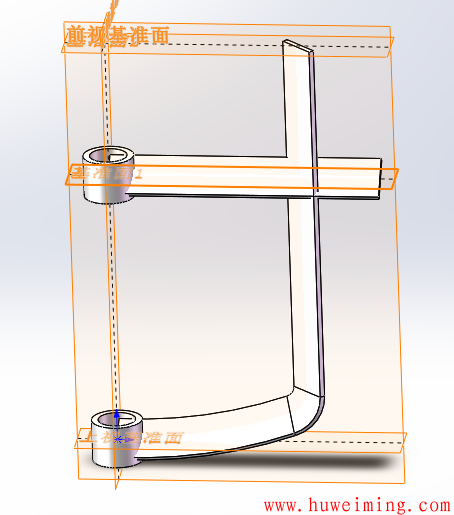

8. 将曲面加厚

倾斜锚式桨叶绘制-通过SolidWroks

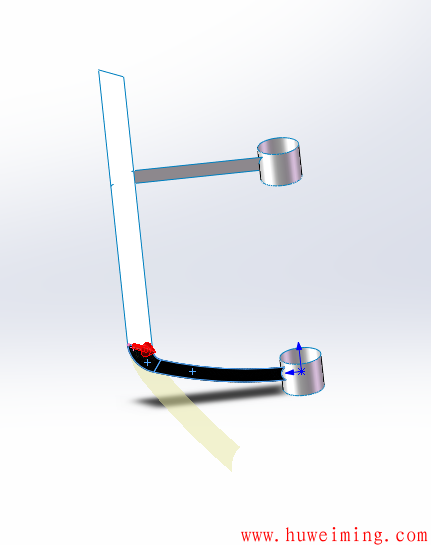

9. 切除多余的部分

倾斜锚式桨叶绘制-通过SolidWroks

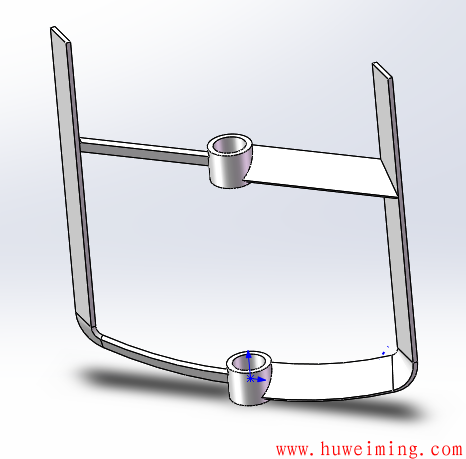

10. 通过“圆周阵列”生成另外一半

倾斜锚式桨叶绘制-通过SolidWroks

如果要生成下料尺寸,可以不加厚曲面,将多余的曲面裁剪后,直接通过“曲面展开”来完成,如下图:

倾斜锚式桨叶绘制-通过SolidWroks



如需要看操作视频:

1:关注微信公众号:压力容器设计与研究(PVDesign),如已关注请忽略;

2:搜索“倾斜锚式桨叶绘制”即可。
