焊缝与焊接接头
“焊缝”和“焊接接头”是两个不同概念。
“焊缝”是指焊件经焊接后所形成的结合部分,而“焊接接头”则是由两个或两个以上零件用焊接组合或已经焊合的接点。检验焊接接头性能应考虑焊缝、熔合区、热影响区甚至母材等不同部位的相互影响。
焊缝型式分为:对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝,共5种。
焊接接头型式分为:对接接头、T形接头、十字接头、搭接接头、塞焊搭接接头、槽焊接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头、锁底接头,共12种。
试件的分类
焊接工艺评定试件的分类对象是焊缝而不是焊接接头。从焊接角度来看,任何结构的压力容器都是由各种不同的焊接接头和母材构成的,而不管是何种焊接接头都是焊缝连接的,焊缝是组成不同形式焊接接头的基础。焊接接头的使用性能由焊缝的焊接工艺来决定,因此焊接工艺评定试件分类对象是焊缝而不是焊接接头,在NB/T 47014标准中将焊接工艺评定试件形式分为对接焊缝试件和角焊缝试件,并对它们的适用范围作了规定。没有对塞焊缝、槽焊缝和端接焊缝的焊接工艺评定作出规定。对接焊缝或角焊缝试件评定合格的焊接工艺不适用于塞焊缝、槽焊缝和端接焊缝,但对接焊缝试件评定合格的焊接工艺亦适用于角焊缝,这是从力学性能准则出发的。
对接焊缝、角焊缝与焊接接头的形式关系
对接焊缝、角焊缝与焊接接头形式关系示例见下图。
从焊接工艺评定试件分类角度出发可以看出:
(1)对接焊缝连接的不一定都是对接接头;角焊缝连接的不一定都是角接头。尽管焊接接头形式不同,连接它们的焊缝形式是可以相同的。换言之,同一种焊缝形式可以是不同的焊接接头。
(2)不管焊件的焊接接头形式如何,只要是对接焊缝所连接,则只需采用对接焊缝试件评定焊接工艺;也不管焊件的焊接接头形式如何,只要是角焊缝所连接,可采用角焊缝试件或对接焊缝试件来进行焊接工艺评定。
(3)对接焊缝试件评定合格的焊接工艺可以用于焊件中各种焊接接头的对接焊缝和角焊缝;角焊缝试件评定合格的焊接工艺可以用于非受压焊件中各种焊接接头的角焊缝,如卧式容器支座蛰板与壳体的角焊缝。
(4)焊缝的形式是确定焊接工艺评定项目的关键因素之一。
在确定焊接工艺评定项目时,首先在图样上,依次寻找各式各样的焊接接头是用何种形式的焊缝连接的,将焊接接头分解为焊缝。只要是对接焊缝连接的焊接接头就制取对接焊缝试件,对接焊缝试件评定合格的焊接工艺亦适用于角焊缝,评定非受压角焊缝焊接工艺时,可仅采用角焊缝试件。如卧式容器支座垫板与壳体的角焊缝这种非受压角焊缝,对接焊缝试件有板材和管材两种,这两种试件在测定焊接接头力学性能上具有同一原理,没有什么区别,NB/T 47014标准规定板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝,反之亦可。

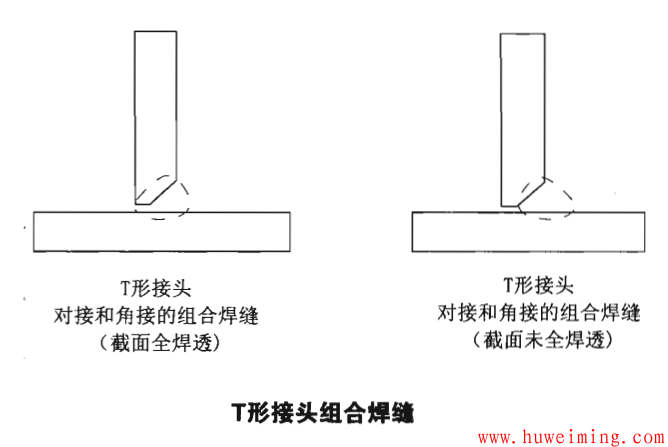

下图所示的T形接头可分解为对接焊缝和角焊缝的组合焊缝,在进行焊接工艺评定时,只要采用对接焊缝试件进行评定即可,评定合格的焊接工艺也可适用于组合焊缝中的角焊缝。
