压力表安装详细指南

大小安装在现场的压力表,一般选用表面直径100mm 的即可,如安装位置较高,照明条件差时,可选用150mm或200~250mm的。在安装前应对压力表进行校验,合格后才能安装使用。安装时压力表应固定在专门加工的接头上,并应加垫片;而不要采取缠麻丝或直接上到阀门上。压力表应安装在便于操作维修的地点。取压点为保证测量准确,取压点须有代表性。如应选择在流速平稳的直线管段上,不要在管道的弯曲、死角处;取压管一般不得伸入设备和管道内。对取压点安装位置还有一定的要求,以水平管道为例,当介质为气体时,在管道的上

大小

安装在现场的压力表,一般选用表面直径100mm 的即可,如安装位置较高,照明条件差时,可选用150mm或200~250mm的。

在安装前应对压力表进行校验,合格后才能安装使用。安装时压力表应固定在专门加工的接头上,并应加垫片;而不要采取缠麻丝或直接上到阀门上。压力表应安装在便于操作维修的地点。

取压点

为保证测量准确,取压点须有代表性。如应选择在流速平稳的直线管段上,不要在管道的弯曲、死角处;取压管一般不得伸入设备和管道内。对取压点安装位置还有一定的要求,以水平管道为例,当介质为气体时,在管道的上半部。介质为为蒸汽时,在管道上半部与水平中心线成 0~45°的夹角范围内,最好在中心线上。介质为液体时,在管道下半部与水平中心线成 0~45°夹角范围内,如由于条件限制时,可根据实际情况选择比较合理的位置。就地安装用水蒸气或介质温度超过 60℃的压力表,为防止过热而损坏仪表元件,在取压点与压力表阀门之间应加环形或U形弯管,如下图所示。

压力表安装详细指南

位置

测量压缩机或泵出口的脉动压力时,为了保护压力表和使测量准确,可在压力表前装缓冲器或节流器;必要时可加装阻尼阀,使压力变化时,加大通向压力表的阻力。

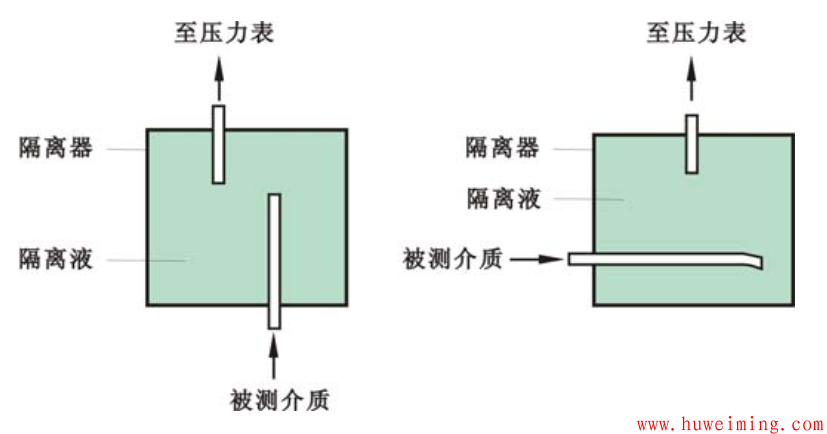

测量介质中含有灰尘、颗粒或杂质的场合应将取压管加粗,必要时装置除尘器或排污阀门,便于吹洗导压管。对于潮湿气体应加装水分离器。对于特殊场合必须用隔离液时,隔离器的结构与安装方法如图所示。

压力表安装详细指南

压力表与取压点的距离应尽量短。为避免测量滞后,导压管最长不应超过 50m,太长时可考虑使用远传压力表,对于易结晶、堵塞的介质应装活接头,以便将来拆卸吹堵。

安装低量程压力表时,应尽量避免液柱造成的静压对仪表测量的影响。对于关键设备的压力测量,可分别装置两支压力表,以防意外。

为了保证压力测量的可靠性和生产安全,除定期维护检查外,一定要按规定的期限校验或检定压力表。
