搅拌器的静、动平衡试验

要求超过一定转速后(一般转速大于60r/min时)搅拌器应做静平衡试验。在较高转速下(一般转速超过150r/min时)搅拌器还需作动平衡试验,柔性轴的搅拌器必须进行动平衡试验。试验时,搅拌器作为钢性转子。两种不平衡转子的不平衡分两类:静不平衡和动不平衡。静不平衡是由于转子的主惯性轴与旋转轴线不重合、但相互平行,即转子重心偏移旋转轴线而在转子旋转中产生不平衡的离心力,如下图(a)所示。动不平衡是转子的主惯性轴与旋转轴交错并相交于转子重心处,即转子的重心在旋转轴上,此时转子虽处于静平衡状态,但在旋转

要求

超过一定转速后(一般转速大于60r/min时)搅拌器应做静平衡试验。在较高转速下(一般转速超过150r/min时)搅拌器还需作动平衡试验,柔性轴的搅拌器必须进行动平衡试验。试验时,搅拌器作为钢性转子。

两种不平衡

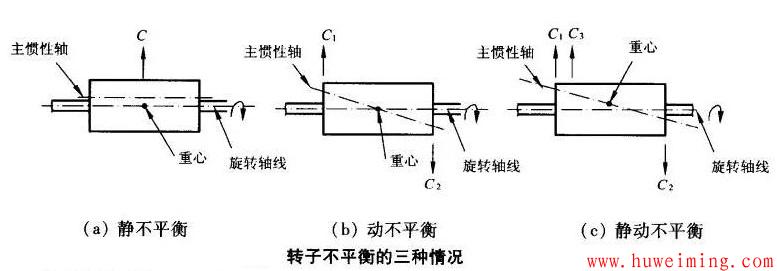

转子的不平衡分两类:静不平衡和动不平衡。静不平衡是由于转子的主惯性轴与旋转轴线不重合、但相互平行,即转子重心偏移旋转轴线而在转子旋转中产生不平衡的离心力,如下图(a)所示。动不平衡是转子的主惯性轴与旋转轴交错并相交于转子重心处,即转子的重心在旋转轴上,此时转子虽处于静平衡状态,但在旋转时转子上将产生一不平衡力矩,如下图(b)所示。在大多数情况下,转子既存在静不平衡,又存在动不平衡,这种情况称为静动不平衡,此时转子主惯性轴线与旋转轴线既不重合,又不平衡,相交于旋转轴线中非重心的任何一点,如下图(c)所示,当转子旋转时,将产生—个不平衡离心力和一个不平衡力矩。

搅拌器的静、动平衡试验

试验方法

刚性转子的静平衡试验只需一个校正平面。在校正平面上添加平衡重量,就可以使转子达到平衡。平衡重量的数值和位置在转子静力状态下确定。一般将转子的轴颈搁置于水平刀刃的支承上,加以观察,达到转子的随遇平衡为合格。刚性转子的动平衡试验必须有两个垂直于旋转轴的校正平面,在每个校正平面上各加平衡重量使转子达到平衡。平衡重量的数值和位置必须在转子的旋转情况下确定。动平衡试验一般是在动平衡试验机上进行,通过试验可直接测得转子不平衡量的大小,进而判定其是否在允许的合格范围(转子的许用不平衡量)之内。

平衡要求

不同转动机械的刚性转子规定有不同的平衡品质等级G(mm/s)(见GB/T 9239.1-2006),其值等于许用不平衡度eper(μm)与转子最高工作角速度ω(rad/s)的乘积,即:

G= eper·ω/1000

由此可求得转子的许用不平衡量Uper

Uper=eper·m

式中:eper–转子单位质量的许用不平衡度,g·mm/kg;

m–转子质量,kg。

搅拌器的平衡品质等级G被规定在HG/T 20569的附录C(即该条中的平衡精度等级)。
