开孔补强计算中开孔直径的选取

在开孔补强计算中,GB 150规定通过开孔中心,且垂直于壳体表面的截面上所需的最小补强面积为所需的补强面积。在计算中,最主要的数据为开孔直径的选取。圆筒厚度计算公式针对的是环向薄膜应力,而圆筒承受此应力的截面是纵向截面,为此开孔削弱的计算截面也应是纵向截面,即GB 150所述的垂直于壳体表面的截面,因此开孔计算直径应取该截面上的开孔直径。具体取法如下:(1)圆筒上开孔(下图)    径向接管a:取接管内径d1。    斜向接管b:取接管与筒体相交形成椭圆的

在开孔补强计算中,GB 150规定通过开孔中心,且垂直于壳体表面的截面上所需的最小补强面积为所需的补强面积。在计算中,最主要的数据为开孔直径的选取。圆筒厚度计算公式针对的是环向薄膜应力,而圆筒承受此应力的截面是纵向截面,为此开孔削弱的计算截面也应是纵向截面,即GB 150所述的垂直于壳体表面的截面,因此开孔计算直径应取该截面上的开孔直径。具体取法如下:

(1)圆筒上开孔(下图)

开孔补强计算中开孔直径的选取

    径向接管a:取接管内径d1。

    斜向接管b:取接管与筒体相交形成椭圆的长径d1'。

    切向接管c:取接管与筒体相交形成椭圆的短径d1。

(2)球壳上开孔

由于球壳所有方向上都承受着相同的薄膜应力,为此在开孔补强面积的计算中,对径向、斜向、切向三种接管,开孔计算直径一律取孔的较大直径,即对非正圆开孔,取长轴直径。

(3)椭圆封头

开孔直径的取值,按球壳上的开孔原则来处理,即当开孔为非正圆开孔时,取最大长轴直径。

(4)锥壳

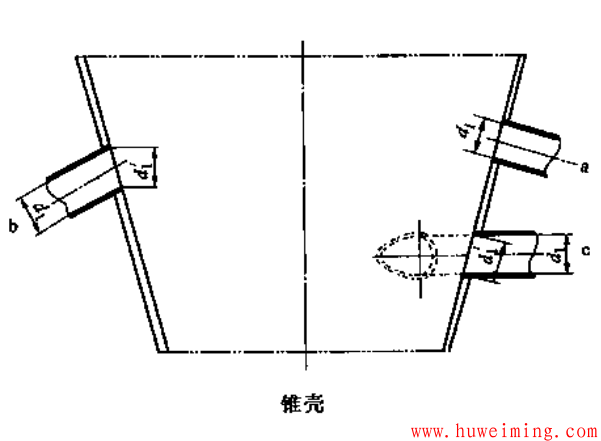

在开孔所需补强面积的计算中,开孔直径应取锥壳纵向截面上形成的最大开孔径(如下图)。

开孔补强计算中开孔直径的选取

    径向接管a;取d1。

    斜向接管b:取d1'。

    切向接管c:取d1'。

(5)蝶形封头

取法与球壳相同。
