保温设计的基本原则

基本原则保温设计应符合减少散热损失,节约能源满足工艺要求,保持生产能力,提高经济效益,改善工作环境,防止烫伤等基本原则。需要保温的情况(1)外表面温度大于50℃以及外表面温度小于或等于50℃但工艺需要保温的设备和管道。例如,可能经常在阳光照射下的泵入口的液化石油气管道;精馏塔顶馏出线(塔至冷凝器的管道)塔顶回流管道以及经分液后的燃料气管道等宜保温。(2)介质凝固点或冰点高于环境温度(系指年平均温度)的设备和管道。例如凝固点约30℃的原油,于年平均温度低于30℃的地区的设备和管道;在寒冷或严寒地区

基本原则

保温设计应符合减少散热损失,节约能源满足工艺要求,保持生产能力,提高经济效益,改善工作环境,防止烫伤等基本原则。

需要保温的情况

(1)外表面温度大于50℃以及外表面温度小于或等于50℃但工艺需要保温的设备和管道。例如,可能经常在阳光照射下的泵入口的液化石油气管道;精馏塔顶馏出线(塔至冷凝器的管道)塔顶回流管道以及经分液后的燃料气管道等宜保温。

(2)介质凝固点或冰点高于环境温度(系指年平均温度)的设备和管道。例如凝固点约30℃的原油,于年平均温度低于30℃的地区的设备和管道;在寒冷或严寒地区,介质凝固点虽然不高,但介质内含水的设备和管道在寒冷地区,可能不经常流动的水管道等。

可不保温的情况

(1)要求散热或必须裸露的设备和管道;

(2)要求及时发现泄漏的设备和管道法兰;

(3)内部有隔热,耐磨衬里的设备和管道;

(4)须经常监视或测量以防止发生损坏的部位;

(5)工艺生产中的排气、放空等不需要保温的设备和管道。

防烫伤保温

表面温度等于或大于60℃的不保温设备和管道,需要经常维护又无法采用其他措施防止烫伤的部位,例如距地面或操作平台面高2.1m以内以及距操作面小于0.75m范围内,均应设防烫伤保温。

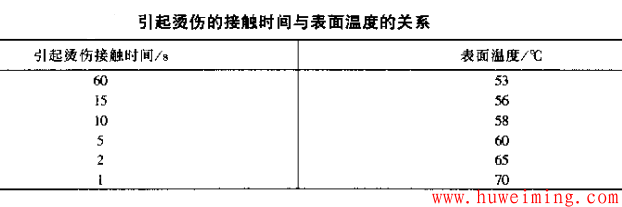

防烫伤的保温温度,过去曾以90℃为准,有的国家、公司以70℃、65℃、60℃为准。据医学资料,当皮肤温度达到72℃时立即坏死。又据实验结果,接触不同温度的表面引起烫伤所需的时间如下表所列。

保温设计的基本原则

根据表中数据,表面温度宜限制在60℃,以防止烫伤。
