最近要做一个设备的承重平台，貌似没有专门的计算软件，只能凭经验，但是也不能仅仅凭经验，还是需要一定的理论基础，今天就粗略的探讨一下这方面的问题。文末提供文中提到的所有资料下载。
设备总重3T，跨度4m，每1m距离放置一台设备，单台设备总量1T，总共3台。两根主梁支撑。材料全部采用Q235-B，计划采用16a#槽钢作为主梁，副梁采用10#，其它支撑防滑板的采用5#等边角钢。设备在平台上均布，需要校核一下是否满足要求。
查标准GBT 706-2016 《热轧型钢》得到16a槽钢的基本参数：
Wx=108cm3；截面模数
g=17.2kg/m；理论重量
查GB/T 700-2006《碳素结构钢》Q235-B的屈服强度为235MPa（N/mm2）（≤14mm）
剪切屈服强度一般取0.6~0.8倍的屈服强度，我们取最小值则为b=0.6*235=141MPa
所承受的最大的弯矩：
G=8*Wx*b*1000/L^2-g=744.2kg/m
也就是在1m的距离内可以承重744.2kg，两根的话可以承重1488.4kg，平台选16a的槽钢可以满足要求。

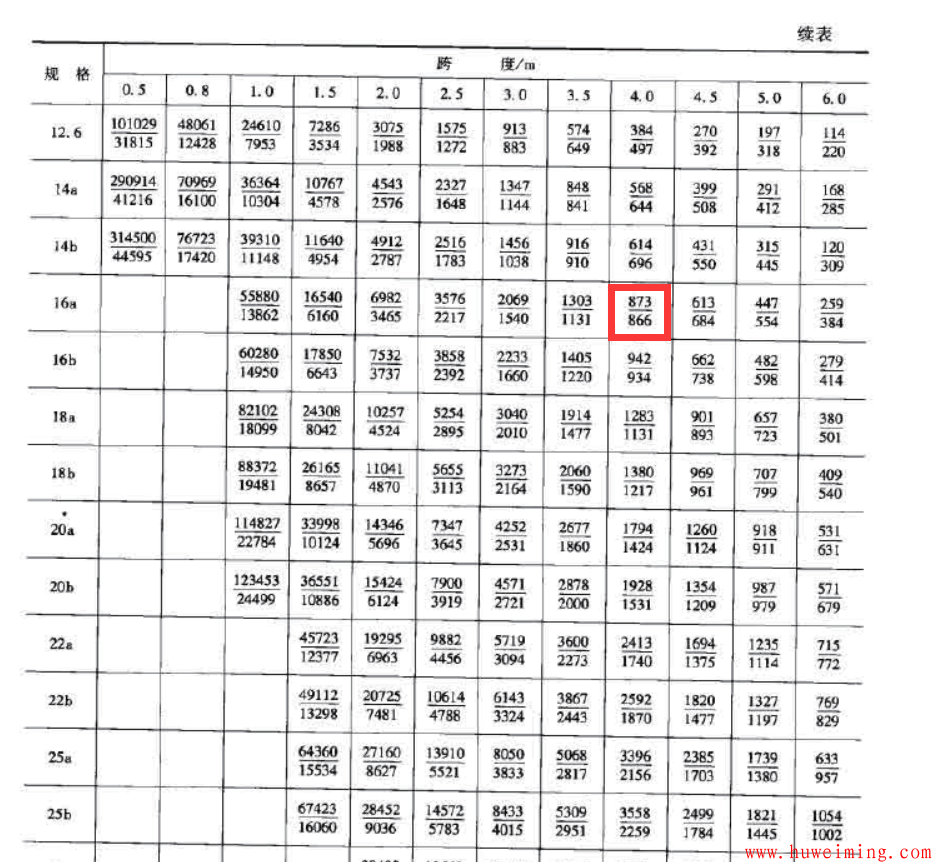

以上是理论计算的结果，不计算的话可以直接查询相关的型钢承重表来直接选取，如下图：
可以看到4m跨距的均布载荷的情况下，每1m可以承重873kg，比我们计算的数字要大一点。

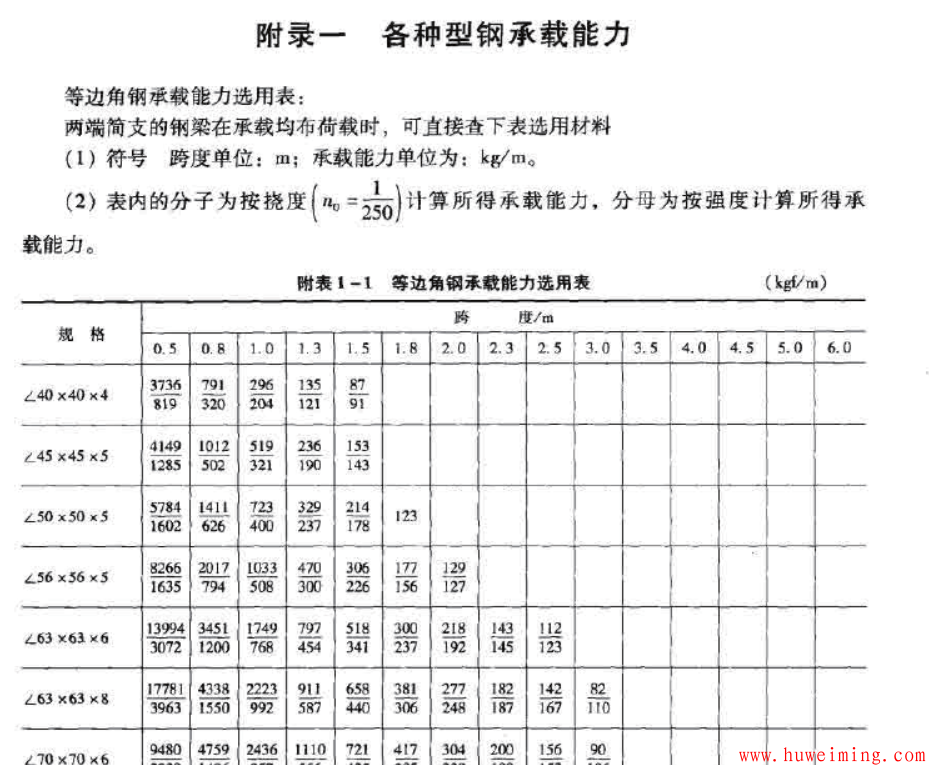

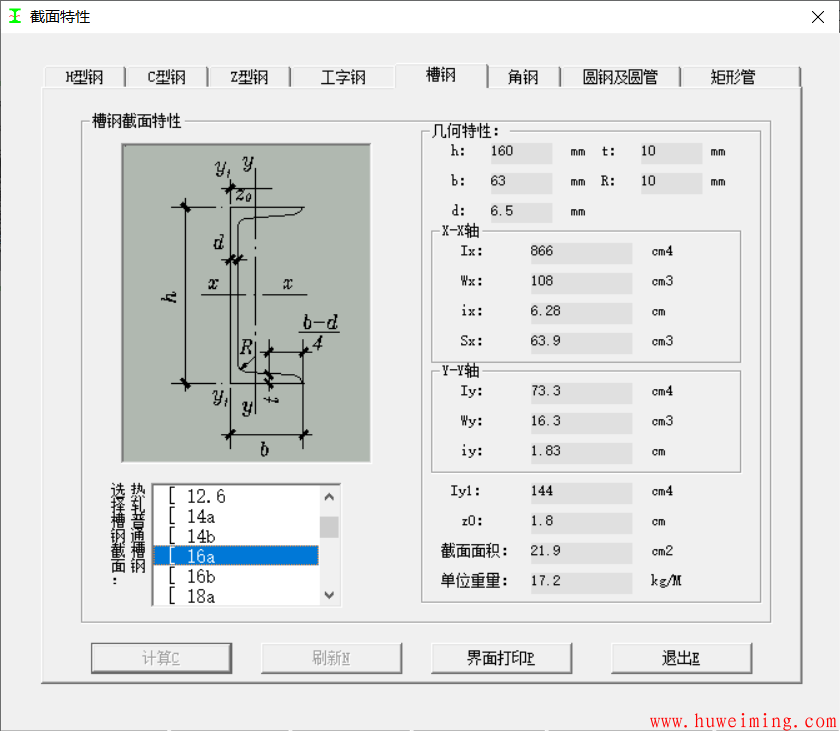

如果各位想要自己计算一下的话，这里提供一个型材参数查询软件，可以查询型钢的惯性矩、截面积、单位重量等数据，使用起来还是很方便的。同时提供下载的还有上面提到的这个型钢承重表，一并供大家参考。
本文讨论了钢平台的校核，但只校核了平台部分，平台立柱没有进行校核。我也用公式计算了一下，但是数据偏差太大，这里就不做介绍了。下一步我准备用有限元对平台进行分析，到时候再给大家汇报，敬请期待。
