本实例介绍采用solidworks（版本2016）绘制球形螺旋线，先看一下最终的效果图：
下面介绍具体的实现步骤：
1：新建零件，草图绘制->选择3D草绘

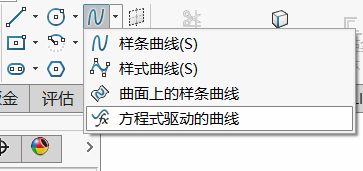

2：选择曲线里面的方程式驱动的曲线：

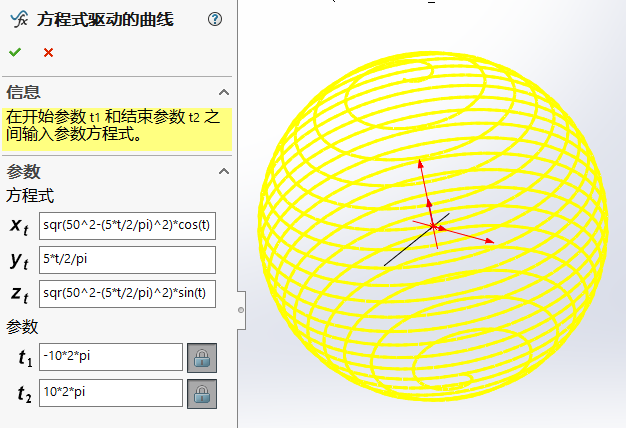

3：在参数里面输入如下：
Xt=sqr(50^2-(5*t/2/pi)^2)*cos(t)
Yt=5*t/2/pi
Zt=sqr(50^2-(5*t/2/pi)^2)*sin(t)
T1=-10*2*pi
T2=10*2*pi
50代表球形半径
5代表螺旋节距
10代表半球形的圈数
可以根据需要修改

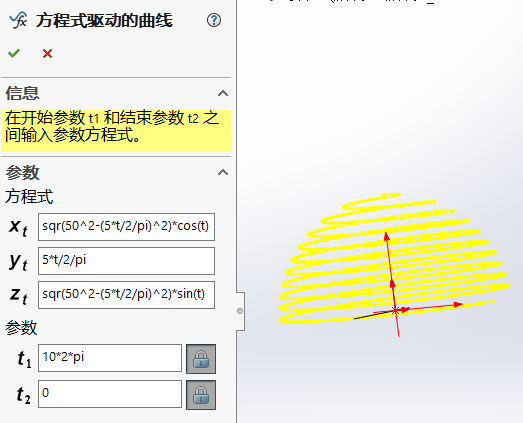

如果只想生成上半部分，可以如下输入：

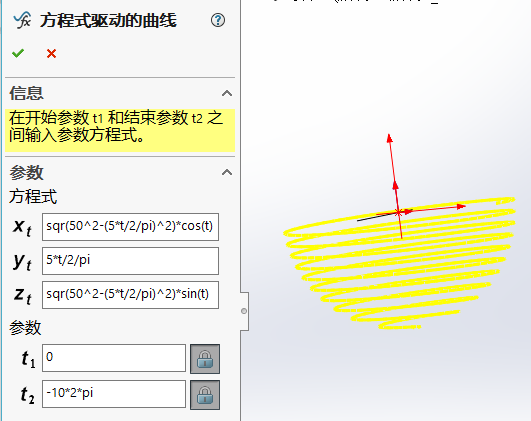

对应的只生成下半部分：

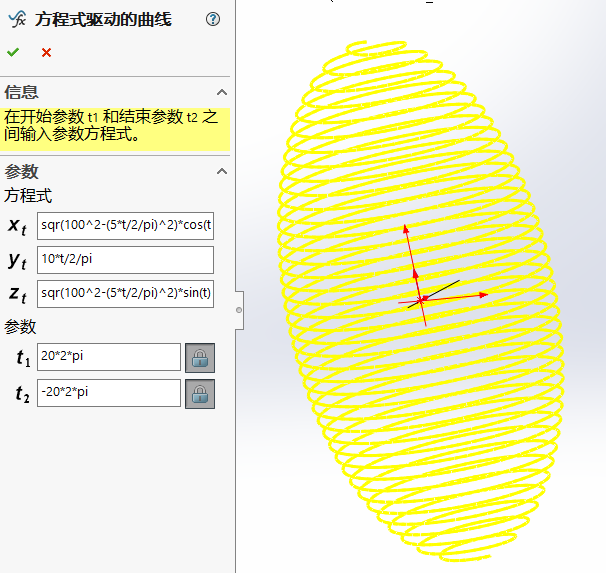

也可以改变其它参数，生成不同的形状，如下面这个：
如果文字不过瘾的话，下面上视频：
