参照旋转图形–AutoCAD使用技巧

本文介绍参照旋转的的方法与运用。

一个已经倾斜的图形，其角度不是整数或者说角度是任意角度的，需要重新调整为标准角度的图形，例如要把它旋转成水平，下面以一条倾斜的直线为例来介绍参照旋转的使用。如下图现要将直线AB旋转为水平：

操作步骤如下：

1.选择线段AB；

2.输入命令ro，回车（或空格或鼠标右键）；

3.指定基点A，输入参数r（参照旋转）；

4.指定参照角度，点击A点，B点或AB直线上除A点外的另外一点；

5.打开正交模式，然后在水平方向上点击。

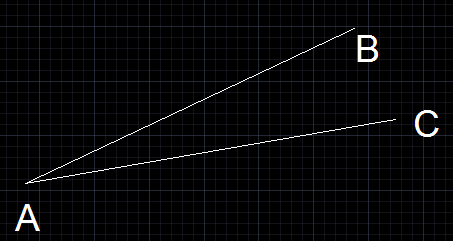

这样就可以把任意角度的AB直线参照旋转为水平，如果要旋转为下图的AC角度也可以用相同的步骤，不过要把水平的那次点击改为C点或AC直线上的任意除A的另外一点就可以了。

这样可以利用参照旋转把图形旋转为任意角度，非常实用的一个参数。
