蜂窝夹套计算问题

蜂窝夹套能显著的减少筒体的厚度,当夹套通冷却水的时候采用蜂窝夹套,还可以加强换热效果,但是蜂窝夹套的计算有点麻烦,主要依据是《机械搅拌设备》,并且有些个人感觉还是存在一点问题。出计算书的话还是需要手动计算,想省事一点的话,就需要编写一个EXCLE计算表格,这样可以大大减少计算的复杂度,只需要第一次的时候认真计算,编写公式,以后就可以重复利用了。当然如果能编写一个计算蜂窝夹套单独的程序的话就更好了,本人也一直有这个想法,想把一些经常用到的东西做出软件形式,毕竟用excle计算的话还有不太灵活,实现

蜂窝夹套能显著的减少筒体的厚度,当夹套通冷却水的时候采用蜂窝夹套,还可以加强换热效果,但是蜂窝夹套的计算有点麻烦,主要依据是《机械搅拌设备》,并且有些个人感觉还是存在一点问题。出计算书的话还是需要手动计算,想省事一点的话,就需要编写一个EXCLE计算表格,这样可以大大减少计算的复杂度,只需要第一次的时候认真计算,编写公式,以后就可以重复利用了。当然如果能编写一个计算蜂窝夹套单独的程序的话就更好了,本人也一直有这个想法,想把一些经常用到的东西做出软件形式,毕竟用excle计算的话还有不太灵活,实现的功能有限。

1.      内筒筒体厚度按内筒体的设计压力计算强度或稳定性计算。可借助SW6软件。

如果内筒体是正压可以直接计算,如果内筒体设计压力是负压的话,需要注意的内筒体的计算长度是指蜂窝夹套覆盖部分总长度,没有覆盖的部分则需要单独另外计算。这里不包括封头,封头需要另外计算,也就是说没有那个封头曲面高度三分之一那个附加。

2.      内筒封头按内筒设计压力计算强度或稳定性计算。同样可借助SW6软件。

3.      最后按《机械搅拌设备》里面所列的公式来计算蜂窝夹套厚度以及校核。

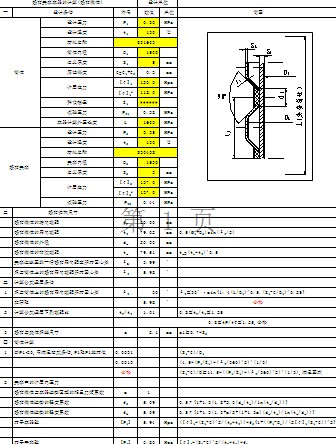

按我的理解,采用蜂窝夹套后如果内筒承受的是负压,则如果按机械搅拌设备上把蜂窝夹套覆盖部分作为计算长度,长度比较长的话则厚度也会比较厚,按机械搅拌设备上的原则,如果要减少厚度的话则需要把蜂窝夹套分段。但是直观的感受,如果内筒承受负压的话,蜂窝夹套本身也起到加强作用,应该是可以看成是加强圈。或者是不是这个计算公式已经考虑到了夹套对内筒体压力,蜂窝夹套的加强起了这个作用,如果内筒体还另外有负压的话则需要单独计算,这个只是我个人的推测。下面提供一个蜂窝夹套的EXCEL计算表格,有需要的可以联系我。

蜂窝夹套计算问题

另外在网上找到了一篇文章,同样讨论的是蜂窝夹套的计算问题,也是内筒体有负压,我们来看看他是怎么计算的,附上方法:

资料名称:夹套容器强度计算方法比较

感觉是把内筒体的负压当正压来计算了,他也没有校核,具体能不能保证安全,这个谁也说不清,估计也只能等待实际的使用了。或许需要等新的可靠的计算方法。
