实例:进料为苯与甲苯的混合液,其中含苯40%,甲苯60%(质量分数),处理量50t/h,饱和液体进料,进料压力110Kpa,再沸器压力130Kpa,质量回收率苯为99.5%,甲苯为0.5%(均为塔顶物流的回收率),实际回流比取最小回流比的1.2倍,物性方法NRTL-RK。
采用简捷法计算精馏塔理论板数,进料位置,塔顶馏出量与进料量比及绘制回流比与理论板数的关系。
1. Properties输入组分苯与甲苯

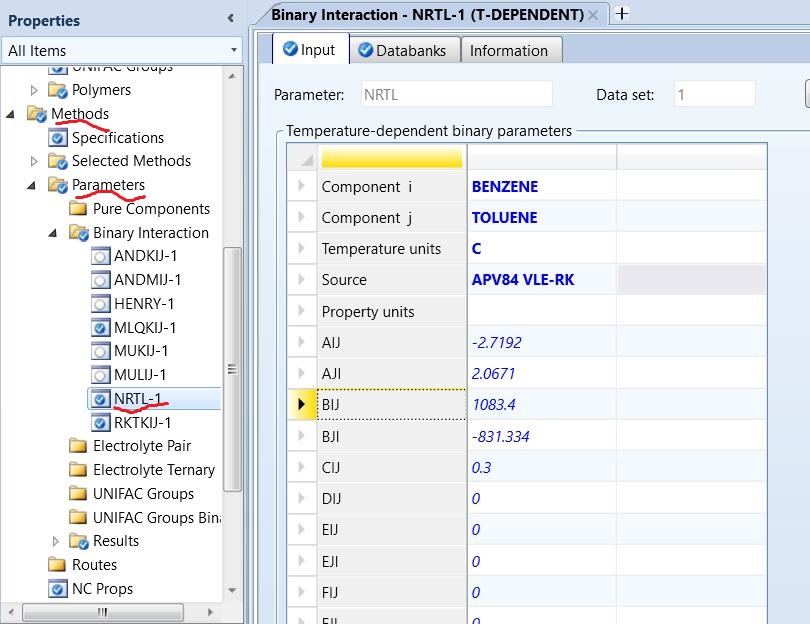

2. 在methods中选择NRTL-RK然后点击Parameters->binary->NRTL-1保证参数都输完。

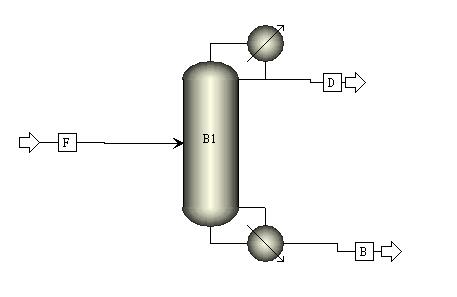

3. 点击Simulation选择Columns->DSTWU建立如下流程

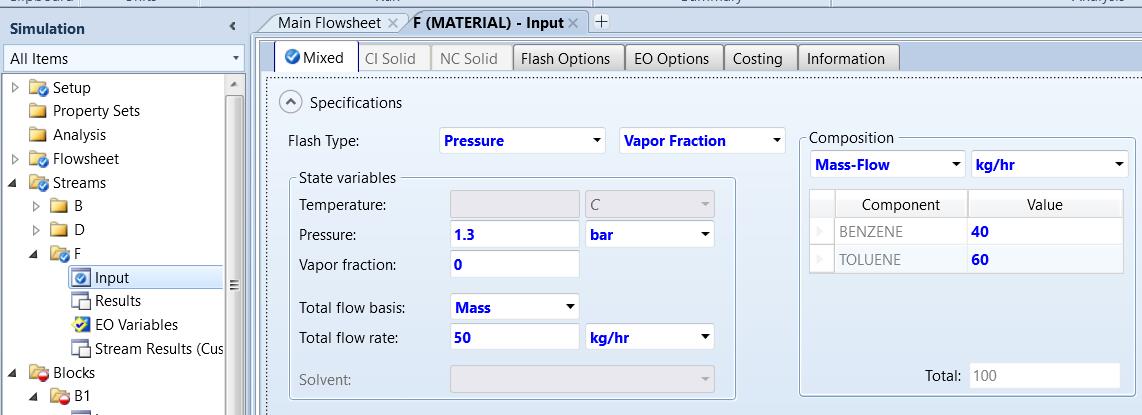

4. 输入进料条件(F物流的参数)

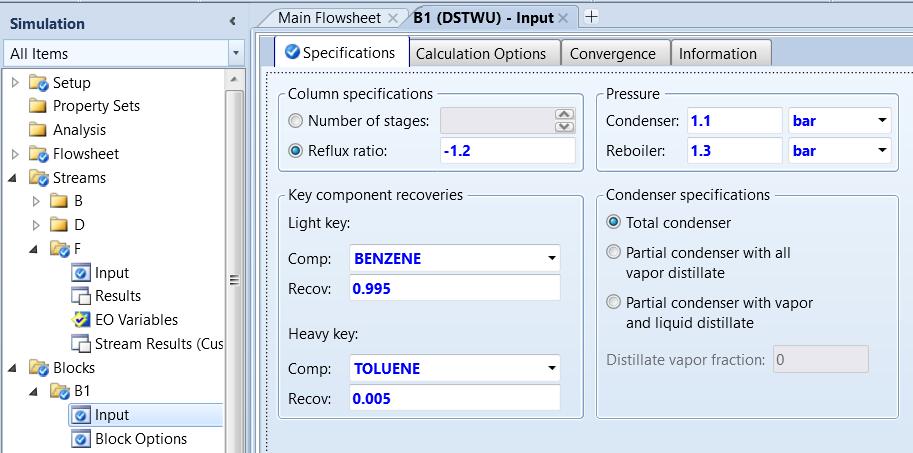

5. 输入精馏塔的操作条件

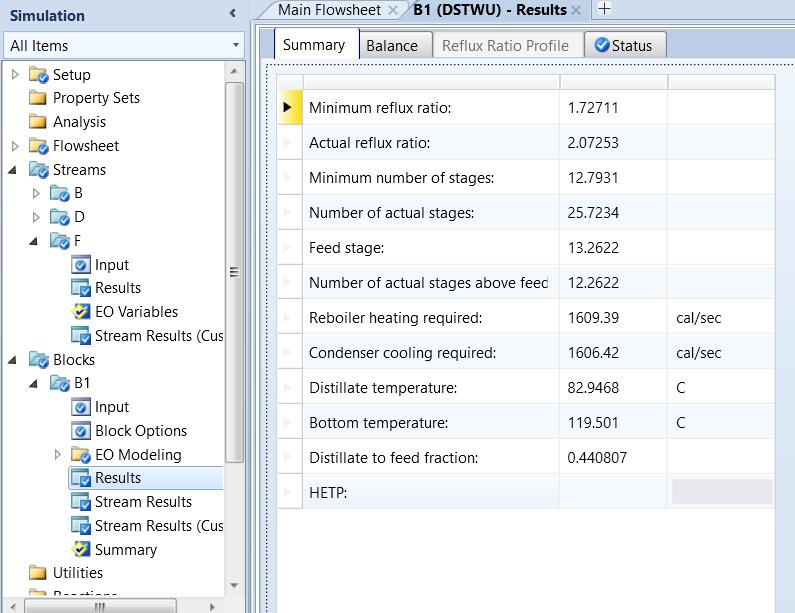

6. 点击运行Run得到结果,在Blocks->B1->Results查看
最小回流比1.7211,实际回流比2.07253,最小理论板数12.7931,实际理论板数25.7234,进料板13.2622。需要注意的是上述理论板数包含了冷凝器与再沸器(各占用一块)。

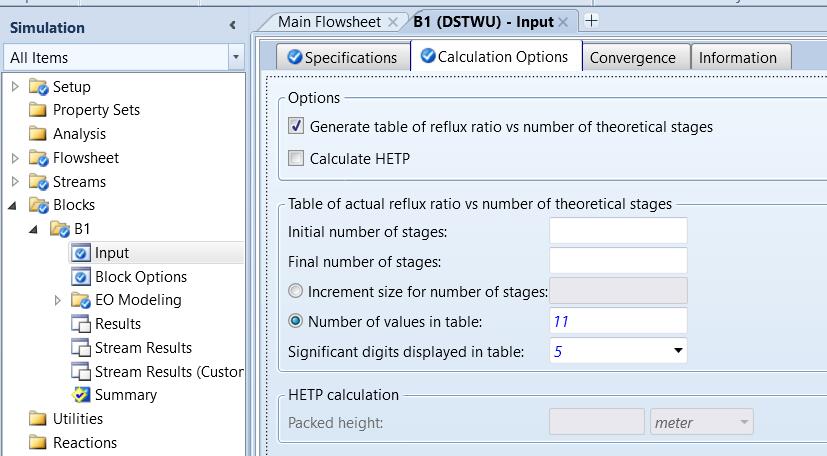

7. 选择Blocks->B1->Input,选择第二个选项卡然后勾选Generate table of reflux ratio VS number of theoretical stages 采用默认值

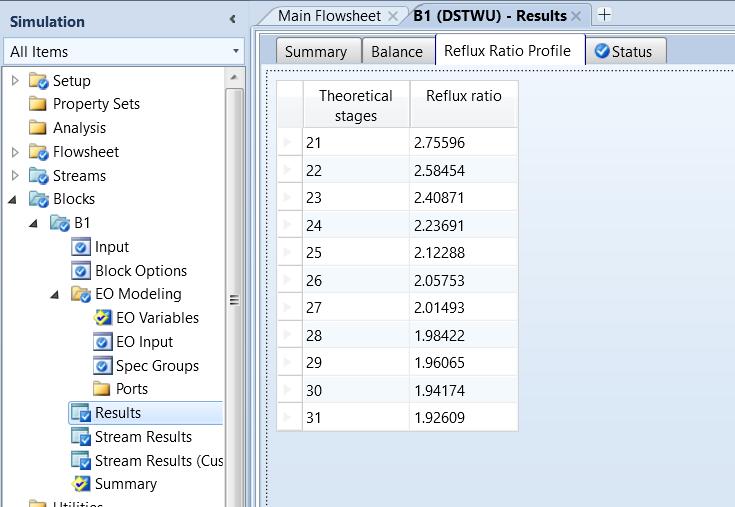

8. 重置Reset之后点击运行run然后电机Results查看结果

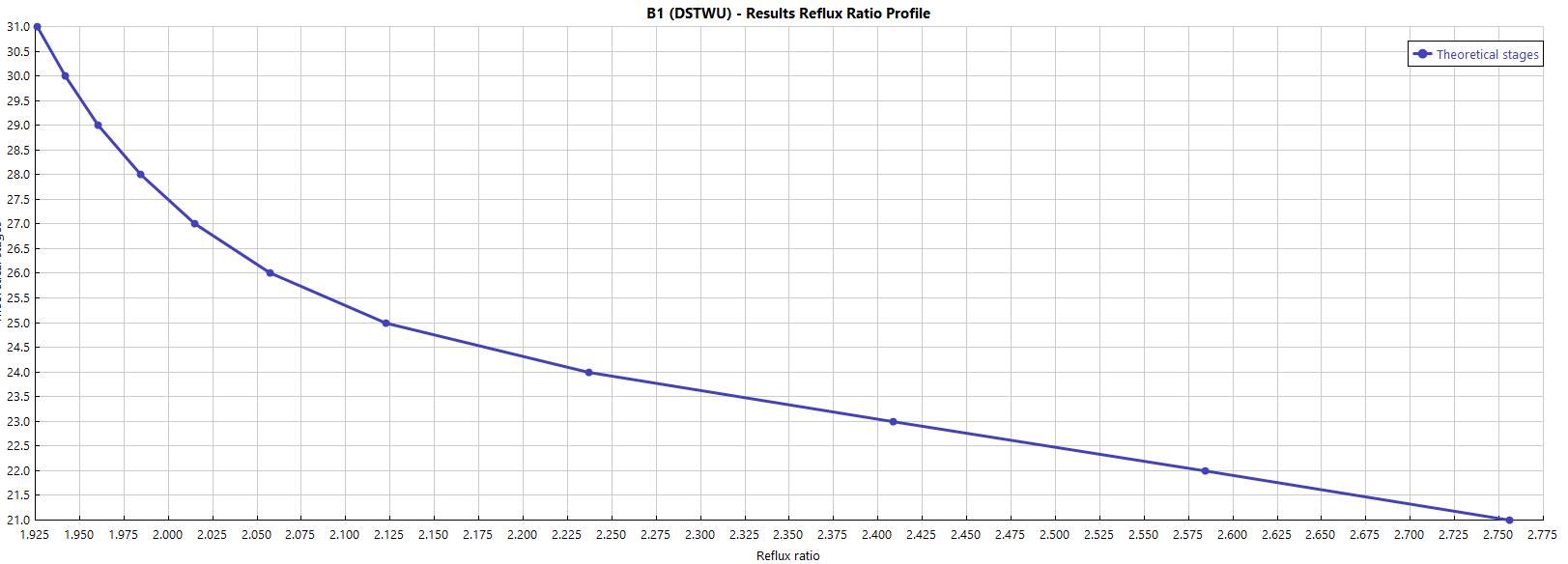

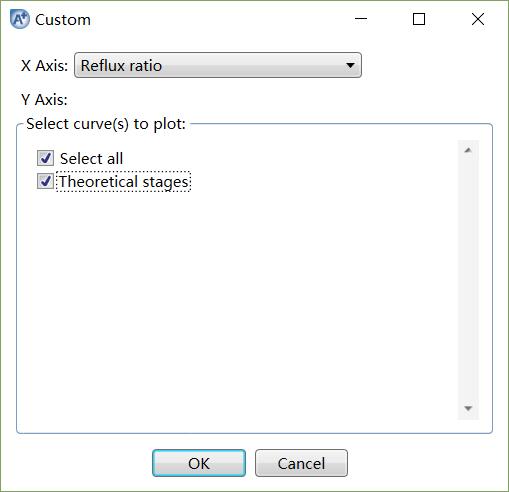

9. 点击菜单栏Home->Custom选择回流比与理论板数,绘制图形关系
