我们在设计混合物的精馏、萃取、反应等工艺过程，往往要了解各组分的汽液平衡、液液平衡关系，以及体系的密度、黏度、蒸汽压等基本性质。这些性质可以通过Aspen Plus/Tools/Analysis工具，分析纯组分、双组分、三元系混合物或某一物流的相关物性。
例子：氯仿/丙酮/水体系，物性方法NRTL。
①分析20~100℃范围内，氯仿蒸汽压与温度关系；
②分析丙酮/水体系在1atm下的汽液平衡关系；
③分析三元系的液液平衡关系。

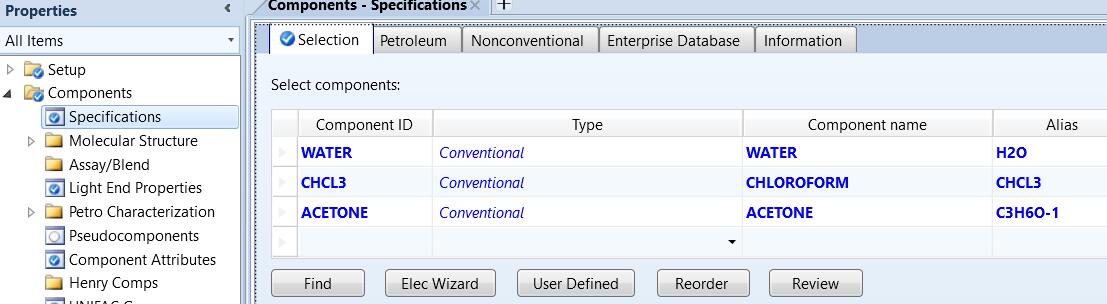

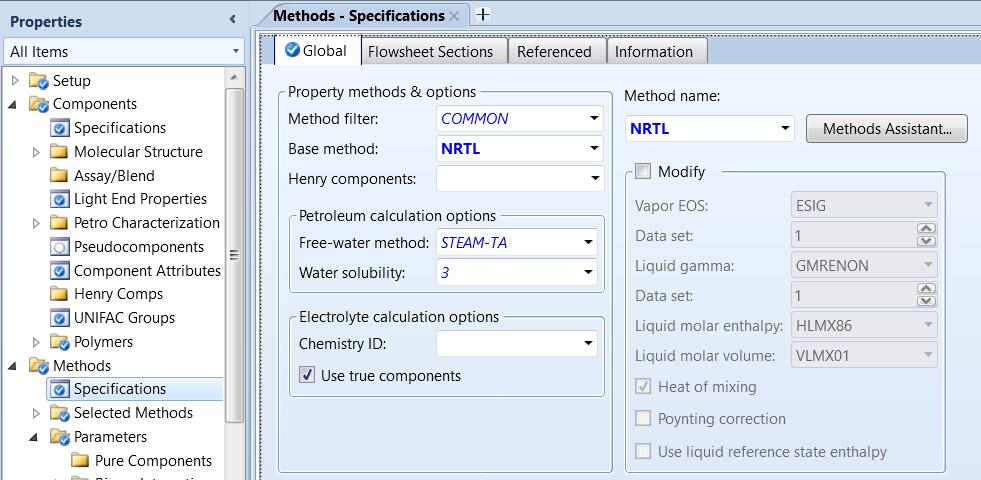

首先输入各组分，物性方法选择NRTL：
①分析20~100℃范围内，氯仿蒸汽压与温度关系

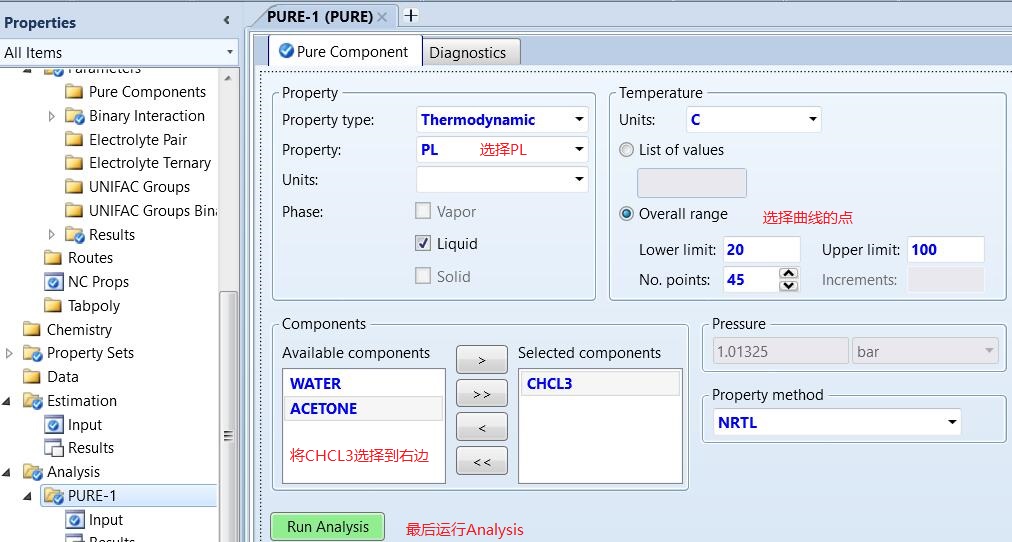

点击Home里面的Pure

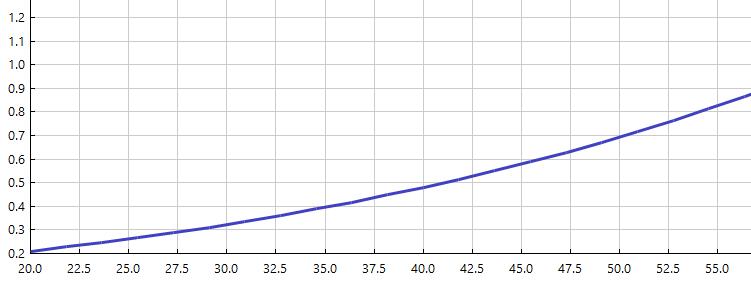

最后是运行结果

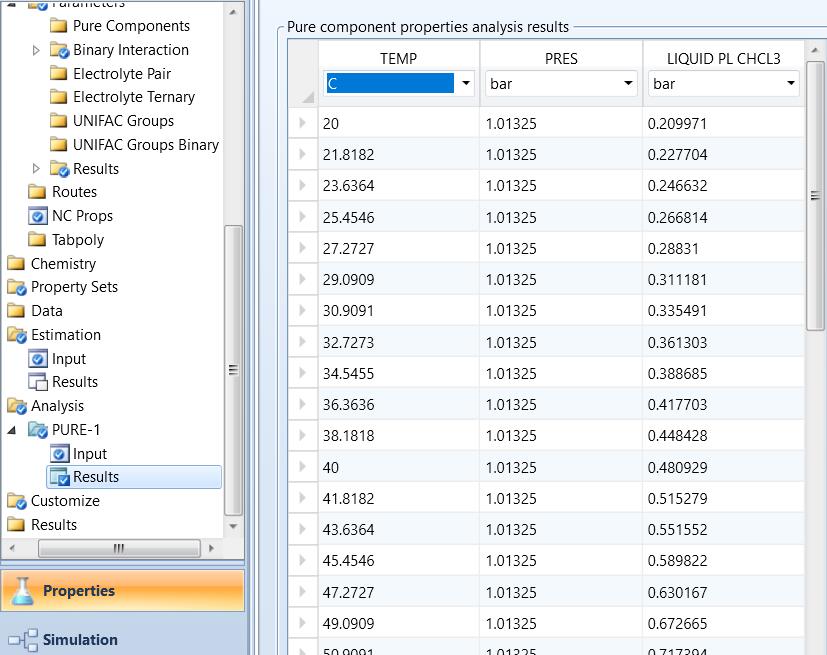

可以在Results中查看具体的蒸汽压
②分析丙酮/水体系在1atm下的汽液平衡关系

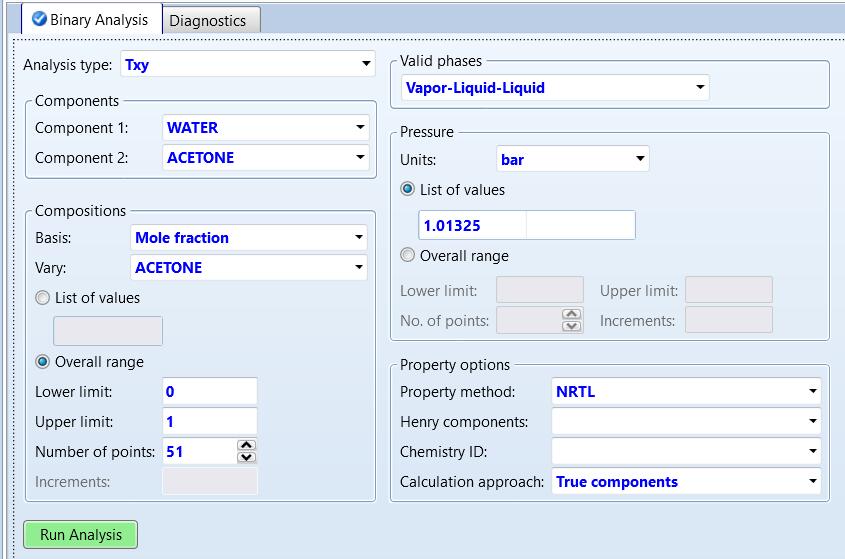

点击Home里面的Binary

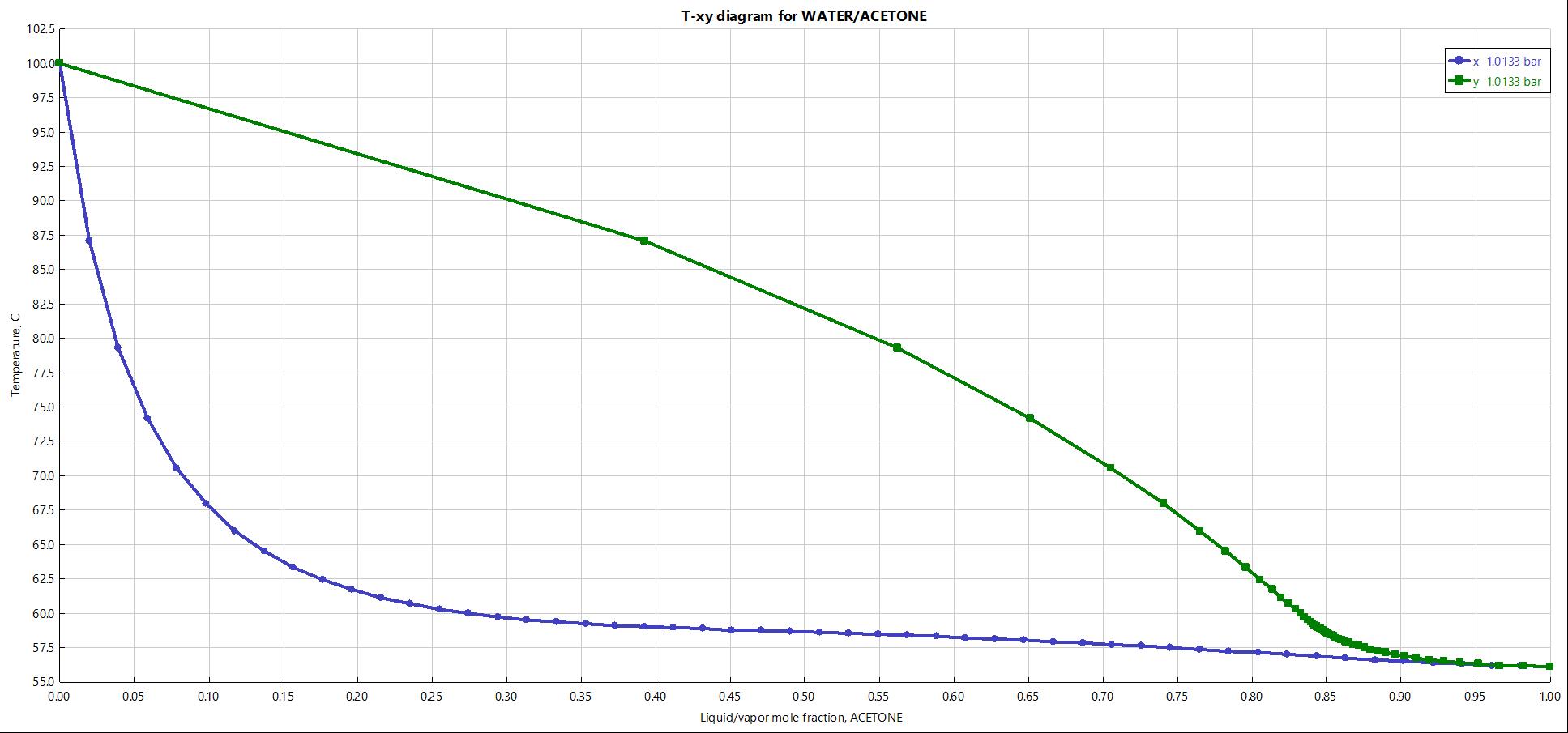

点击 Run Analysis生成T-x-y曲线。
同样可以查看Results中的详细数据。
③分析三元系的液液平衡关系

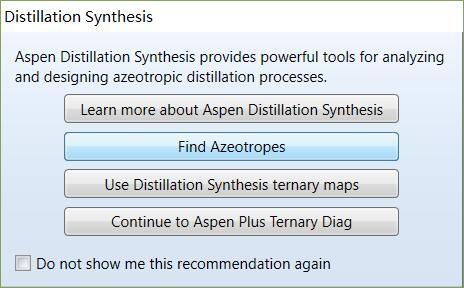

点击Ternary Diag进入三元体系分析系统，点击Find Azeotropes

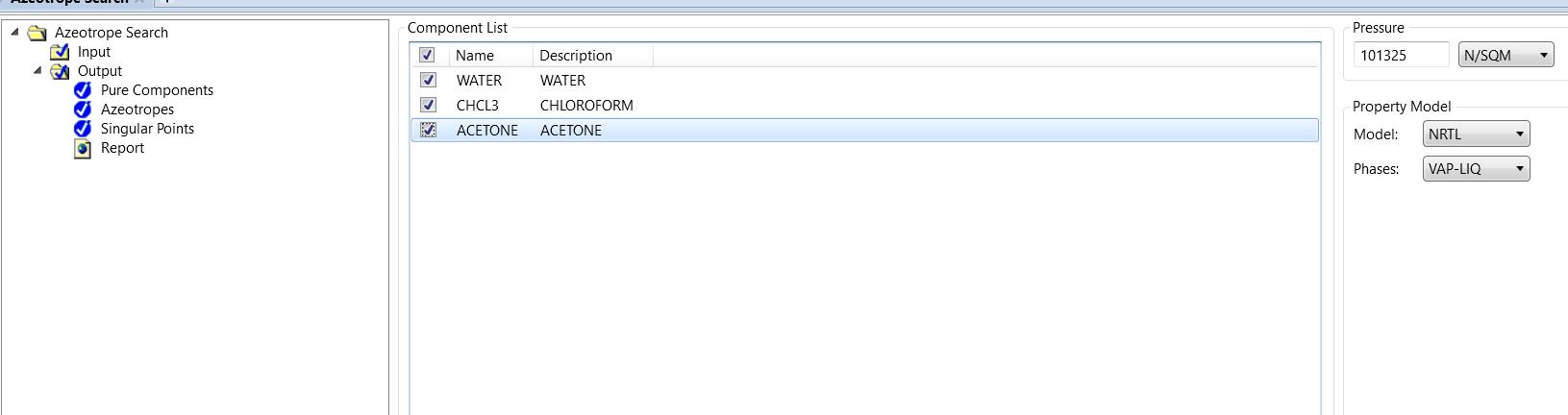

选择三个组分

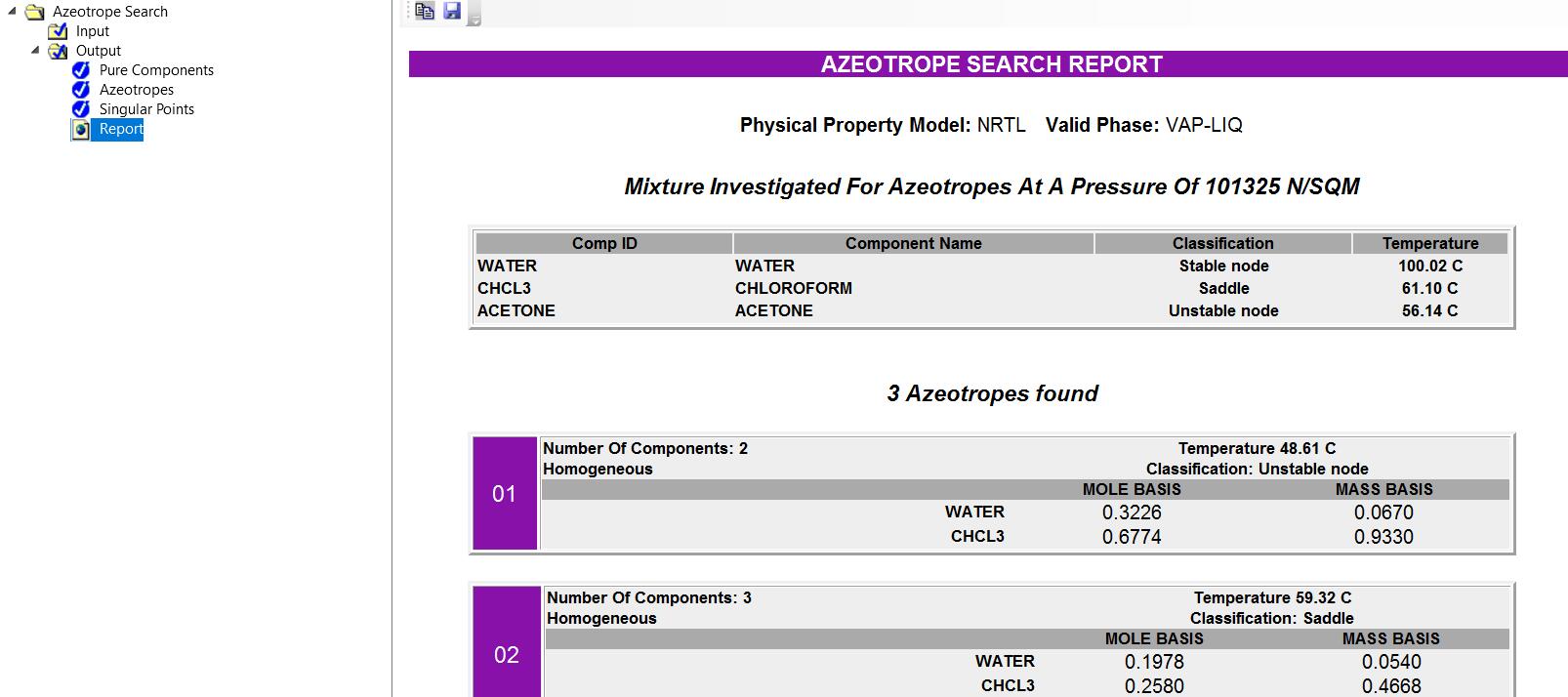

通过Report查看结果

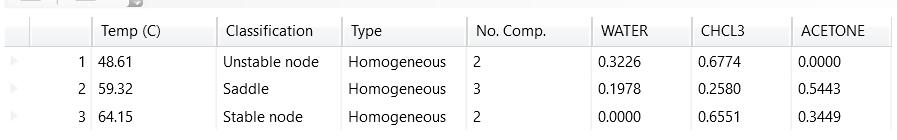

点击Azetropes可以看到三个共沸点的温度、组成汇总
练习题2：
用Aspen Plus预测乙醇/水二元体系在1atm下的共沸组成（质量分数），物性方法NRTL-RK。
可以在公众号（PVDesign）中回复“AP练习题2”查看结果。
