一、什么是氮封系统
氮封（Nitrogen Blanketing），又称氮气密封或氮气覆盖，是将 氮气（N₂）作为惰性气体充入储罐气相空间，使罐内气相始终维持微正压的惰性环境，从而隔绝空气中的氧气和水分。
氮封的五大目的
| 目的 | 说明 | 典型场景 |
|---|---|---|
| 防氧化变质 | 隔绝 O₂，防止物料被氧化 | 油品、溶剂、中间体 |
| 防吸潮 | 隔绝水分，防止物料吸水降解 | DMC/EMC、异氰酸酯等对水敏感物料 |
| 防挥发排放 | 控制 VOCs 排放，满足环保限值 | VOCs 管控区域 |
| 防燃爆 | 控制 O₂ 浓度低于极限氧浓度（MOC） | 易燃液体储罐 |
| 防聚合/结皮 | 惰性气氛抑制自聚反应 | 丙烯酸酯类、苯乙烯等 |
二、工作原理与压力梯度
核心原理
通过自力式调节阀维持罐内气相压力在微正压范围（通常 0.2~3.0 kPa(G)），利用呼吸阀在超压或真空时呼出或吸入气体。正常运行时，储罐”呼吸”所需的气量由 N₂ 填充，空气被隔绝在外。
压力梯度设计
氮封系统各设备的设定压力必须形成合理的梯度，既不能”抢动作”，又要确保安全兜底：
罐压 kPa(G) ↑ +3.0 ───── 紧急泄压人孔开启 ← 火灾/呼吸阀故障时最后防线 +1.5 ───── 呼吸阀呼出开启 ← 进液/升温，超压呼出 +1.0 ───── 氮封阀设定值 ← 正常维持压力 0 ───── 常压线 -0.3 ───── 呼吸阀吸入开启 ← 氮封故障/极端降温，真空保护
关键原则：氮封阀设定压力 < 呼吸阀呼出压力 < 紧急泄压压力，各差值至少 0.3~0.5 kPa，避免设备之间频繁抢动作导致振荡。
三、系统组成与配置层级
氮封系统按复杂度分为三个层级，可根据介质危险性、储罐规模和环保要求选择：
层级一：最简配置（5+1 件套）
N₂源 → [截止阀] → [自力式氮封阀] → [止回阀] ──→ 储罐顶 ↑ 取压管 ← 罐顶气相空间 储罐顶另开一口 → [呼吸阀] → 大气
| 序号 | 组件 | 作用 | 能否省略 |
|---|---|---|---|
| 1 | 截止阀 | N₂ 气源通断，检修时切断 | 不能 |
| 2 | 自力式氮封调节阀 | 罐压低→自动补 N₂ | 不能 |
| 3 | 取压管线 | 将罐压信号引至自力式阀膜头 | 不能 |
| 4 | 止回阀 | 防止介质蒸气倒流入 N₂ 管网 | 不能 |
| 5 | 呼吸阀 | 超压呼出、负压吸入 | 不能 |
| +1 | 阻火器 | 介质闪点 ≤ 60°C 时强制设置 | 条件必须 |
适用条件：介质非高度危害、储罐 ≤ 500 m³、无 VOCs 强制收集要求。
层级二：标准配置
在最简配置基础上增加：过滤器、减压阀、压力表、紧急泄压人孔、氮气吹扫口、罐顶压力变送器（PT）、现场压力表。适用于大多数常规化工储罐。
层级三：强化配置
增加：氧含量分析仪、双道止回阀、呼出气收集管线、DCS/PLC 联锁控制、分程补气/排气调节阀、声光报警。适用于高度危害介质、大型储罐或环保重点管控区域。
3.4 系统详细连接图

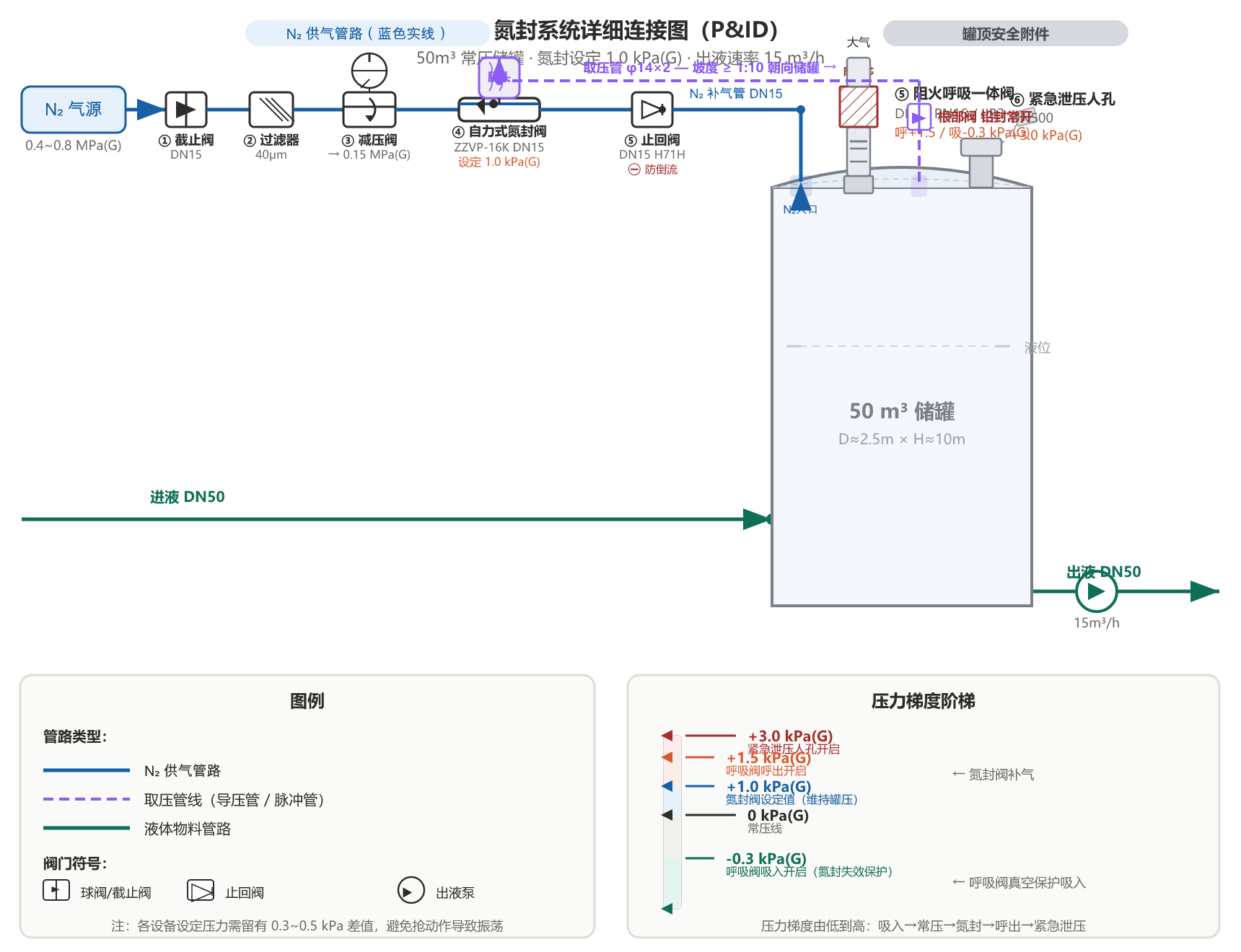

以下为氮封系统完整 P&ID 连接图，涵盖 N₂ 供气管路、取压管线、呼吸阀、安全附件及液体管路，展示全部组件的连接关系与安装要点：
四、核心设备详解
4.1 自力式氮封调节阀
这是氮封系统的核心组件，采用罐压直接反馈驱动的自力式控制，无需外部电源，本质安全。
工作方式
- 常闭式（气开式，型号后缀 K）：罐压低于设定值时阀开启补气，罐压恢复后关闭。这是氮封系统的标准选择。
- 常开式（气关式，型号后缀 B）：罐压高于设定值时阀关闭。较少使用。
两种结构形式
| 类型 | 取压连接 | 特点 |
|---|---|---|
| 直接作用式 | 导压管直接接入阀体膜头上腔 | 结构简单；膜片面积大，适合小口径（DN15~25） |
| 指挥器式（Pilot型） | 导压管接入指挥器，指挥器再控制主阀膜头 | 精度高，适合大口径和更窄的稳压带宽 |
选型关键参数
| 参数 | 说明 | 典型值 |
|---|---|---|
| 设定压力 | 维持的目标罐压 | 0.2~1.5 kPa(G) |
| 设定压力调节范围 | 现场可微调的区间 | 0.5~3.0 kPa(G) |
| 进气压力 | 减压阀后进入调节阀的压力 | 0.05~0.3 MPa(G) |
| 稳压精度 | 稳压能力 | ±5%~±10% 设定值 |
| 取压口规格 | 导压管接头 | 1/4″ NPT 或 φ14 卡套 |
型号解读（ZZVP 系列）
ZZVP – 16 K │ │ │ │ │ └── 作用方式：K=气开(常闭)，B=气关(常开) │ └───── 公称压力：16=PN16 └──────────── 自力式微压调节阀
规格书写示例
自力式微压调节阀
型号：ZZVP-16K
DN15 / PN16 / 法兰 HG/T 20592 RF
阀体：WCB 阀芯/阀座：304 膜片：EPDM
设定压力：1.0 kPa(G) 调节范围：0.5~3.0 kPa(G)
进气压力：0.15 MPa(G) 额定流量：≥30 Nm³/h
作用方式：气开(常闭) 取压口：1/4″NPT
精度：±5% 防护：IP54
含配对法兰 + 紧固件 + 垫片
采购易漏项：取压口规格不写→现场导压管接不上；配对法兰不写→另行采购可能不匹配；膜片材质不写→含芳烃/溶剂时 EPDM 可能溶胀，需按介质相容性选择 EPDM/FKM/NBR。
4.2 阻火呼吸阀
呼吸阀承担”呼出”和”吸入”双重功能。当介质闪点 ≤ 60°C 时，呼吸阀出口必须加装阻火器（GB 50160 强制要求）。
一体式 vs 分体式
| 对比项 | 一体式（阻火呼吸一体阀） | 分体式（呼吸阀 + 阻火器） |
|---|---|---|
| 结构 | 阻火芯嵌在呼吸阀壳体内 | 阻火器独立腔体，法兰连接在呼吸阀出口 |
| 优点 | 减少法兰点，降低泄漏风险；安装高度低 | 阻火芯可单独拆洗，维护方便 |
| 缺点 | 阻火芯堵塞时需整体拆下 | 多一对法兰，安装空间大 |
| 适用 | 罐顶紧凑的小型罐 | 空间充裕的中大型罐 |
关键参数
| 参数 | 说明 | 依据标准 |
|---|---|---|
| 呼出压力 | 应 > 氮封阀设定压力，一般 +1.35~+1.8 kPa(G) | SY/T 0511.1-2010 |
| 吸入压力 | 一般 -0.3~-0.45 kPa(G) | SY/T 0511.1-2010 |
| 额定排量 | 按进/出液最大速率 + 热效应计算 | API 2000 / GB/T 50761 |
| 阻火型式 | 管端爆燃型（IIA/IIB3/IIC），按介质 MESG 确定 | GB 5908 |
| 阻火芯材质 | 316L 常用，含氯介质考虑哈氏合金 | — |
4.3 紧急泄压装置
| 参数 | 说明 | 典型值 |
|---|---|---|
| 泄放压力 | 不超过设计压力的 1.1 倍 | +3.0~+5.0 kPa(G) |
| 泄放能力 | 按火灾工况润湿面积计算 | API 2000 第6章 |
| 形式 | 优先选用紧急泄压人孔（可复位） | DN500~600 |
4.4 仪表与监测
| 仪表 | 功能 | 量程/精度 |
|---|---|---|
| 压力变送器（PT） | 罐压远传至 DCS/PLC | 0~5 kPa，±0.5% |
| 现场压力表（PG） | 罐顶就地机械指示 | — |
| 氧含量分析仪 | 气相 O₂ 监测（选配） | 报警限值 MOC×60% |
| 温度计 | 罐内温度监测 | — |
五、关键计算
5.1 N₂ 补气量（决定调节阀口径）
氮封阀只需补出液产生的气相缺口，热呼吸量由呼吸阀承担：
QN₂ = Vout,max
即：最大出液体积流量直接对应所需 N₂ 补入量。罐压接近常压时，实际体积≈标准体积，换算系数≈1.0。
5.2 热呼吸量（决定呼吸阀规格，按 API 2000）
吸入侧（降温收缩 + 出液）
Qin,thermal = C · Vtk0.7 · Rin · F
- C：纬度系数（中国取 1.0）
- Vtk：储罐容积（m³）
- Rin：呼吸阀进口流量系数
- F：涂装/保温系数（裸罐 F=1.0）
呼出侧（升温膨胀 + 进液）
Qout,thermal ≈ 2 × Qin,thermal
总气量
Qtotal = max(Q₁ + Q2,in, Q2,out)
5.3 火灾工况紧急泄放量
Qfire = 906.6 · Qf · Fenv
Qf = (1.107 · Aws – 0.00197 · Aws2) / √LHV
- Aws：润湿面积（ft²）
- LHV：介质汽化潜热（BTU/lb）
- Fenv：环境因子（保温/水喷淋折减）
5.4 呼吸阀通径速查
| 储罐容积（m³） | 典型呼吸阀 DN | 参考排量（Nm³/h） |
|---|---|---|
| ≤ 100 | DN50~80 | 100~300 |
| 100~500 | DN80~150 | 300~900 |
| 500~2000 | DN150~250 | 900~2200 |
| 2000~5000 | DN250~300 | 2200~4500 |
六、控制方案
方案 A：单阀控制（基础型）
N₂源 → 过滤减压 → 自力式调节阀 → 止回阀 → 储罐 ↑ 取压管(罐顶)
- 优点：结构简单，无电源需求，本质安全
- 缺点：仅能补气，不能主动排压
方案 B：分程控制（标准型）
用 1 台罐压变送器（PT）+ DCS/PLC，分程输出控制补气阀和排气阀：
| 控制区段 | 罐压范围 | 动作 |
|---|---|---|
| 补气区 | P < 设定值 | 补气阀比例开启 |
| 中间不灵敏区 | 设定值 ≤ P ≤ 设定值+0.3kPa | 两阀均关 |
| 排气区 | P > 设定值+0.3kPa | 排气阀比例开启 |
方案 C：全自动氮封站（高端型）
含联锁保护：高罐压→关补气/开排气 + 报警；高高罐压→紧急泄放；氧高→加大置换吹扫。
七、取压管线安装要求
取压管线是自力式氮封阀的”神经”，安装不当会导致阀门失控。以下是四个关键要求：
连接路径
储罐拱顶(气相空间) │ ▼ 罐顶取压管嘴 (焊接短管, DN15/DN20) │ ▼ 根部阀 (球阀或截止阀, 铅封常开) │ ▼ 导压管 (φ14×2 或 φ18×3, 304/316L) │ ← 坡度 ≥ 1:10, 始终朝向储罐方向下倾 │ (确保管内凝液自流回罐, 不积水堵管) │ ▼ 自力式阀膜头上腔接口 (1/4″ NPT 或卡套接头)
四大安装要点
| 要点 | 要求 | 原因 |
|---|---|---|
| 取压点位置 | 罐顶气相空间，距 N₂ 补气口 ≥1m，避开呼吸阀口 | 避免补气流和呼吸流的动压干扰，否则阀门振荡 |
| 导压管坡度 | 连续向下朝向储罐，≥ 1:10 | 含湿 N₂ 或温差凝液必须能自流回罐，否则积水冻结/堵塞导致阀门失控 |
| 根部阀 | 球阀或截止阀，铅封或锁开 | 正常运行时严禁关闭——关了阀就收不到罐压信号 |
| 导压管走向 | 从罐顶取压后先向上走一段再转向水平 | 防止管嘴处可能的雾沫夹带直接灌入膜头 |
常见故障：导压管积水堵塞 → 膜头收不到罐压信号 → 自力式阀认为”压力始终足够” → 阀一直关着 → 罐内出液后形成负压 → 呼吸阀吸入空气 → 氮封失效。
禁止事项：取压管绝对不能从 N₂ 补气管上引出。补气管内是流动的 N₂，压力不等于罐压（有动压差），必须从罐顶气相空间单独取压。
八、设计实例：50m³ 储罐
8.1 计算前提
| 参数 | 假定值 | 说明 |
|---|---|---|
| 储罐容积 | 50 m³ | — |
| 罐体尺寸 | D≈2.5m × H≈10m | 50m³ 常见规格 |
| 设计压力 | ±2 kPa(G) | 常压固定顶罐典型值 |
| 氮封设定压力 | 1.0 kPa(G) | 常规设定 |
| N₂ 供气压力 | 0.15 MPa(G) | 减压后进入调节阀 |
| 最大出液速率 | 15 m³/h | 需按实际泵额定流量确认 |
| 保温状态 | 裸罐(无保温) | F=1.0 |
8.2 N₂ 补气量计算
QN₂ = Vout,max = 15 Nm³/h
8.3 DN15 调节阀能力校核
| 参数 | 值 |
|---|---|
| 进口压力 | 0.15 MPa(G) ≈ 0.251 MPa(A) |
| 出口压力 | ≈0.101 MPa(A) |
| 压比 P₂/P₁ | 0.40 < 0.5 → 临界流 |
| DN15 KV 值 | ≈ 4~5 |
| DN15 流通能力 | 80~120 Nm³/h |
| 需求量 | 15 Nm³/h |
| 安全系数 | 5~8 倍，绰绰有余 |
结论：50 m³ 储罐在常规进出料速率（≤40 m³/h）下，DN15 氮封阀 + DN50 阻火呼吸一体阀即可满足全部要求。
8.4 不同出液速率下的复核
| 最大出液速率 | N₂补气量 | 调节阀口径 | 呼吸阀口径 |
|---|---|---|---|
| 10 m³/h | 10 Nm³/h | DN15 | DN50 |
| 15 m³/h | 15 Nm³/h | DN15 | DN50 |
| 25 m³/h | 25 Nm³/h | DN15 | DN50 |
| 40 m³/h | 40 Nm³/h | DN15 | DN50 |
| 60 m³/h | 60 Nm³/h | DN20 | DN80 |
8.5 选型结论
| 设备 | 推荐规格 | 理由 |
|---|---|---|
| 自力式氮封调节阀 | DN15（ZZVP-16K） | 需补气量仅 15 Nm³/h，DN15 能力 80~120 Nm³/h，余量充足 |
| 阻火呼吸一体阀 | DN50 | 需排量 ≤80 Nm³/h，DN50 额定排量 100~300 Nm³/h |
| N₂ 补气管 | φ18×3 / DN15 | 与调节阀同径 |
| 取压管 | φ14×2 | 标准导压管 |
| 紧急泄压人孔 | DN500 | 50 m³ 罐常规配置 |
8.6 设定压力整定值
| 部件 | 设定值 | 说明 |
|---|---|---|
| 自力式氮封阀 | 1.0 kPa(G) | 维持罐压 |
| 呼吸阀呼出 | +1.5 kPa(G) | 高于氮封设定 0.5 kPa |
| 呼吸阀吸入 | -0.3 kPa(G) | 防真空 |
| 紧急泄压 | +3.0 kPa(G) | 不超过设计压力的 1.1 倍 |
8.7 完整设备清单
| 序号 | 名称 | 规格 | 数量 |
|---|---|---|---|
| 1 | 截止阀 | DN15 PN16，304/碳钢 | 1 台 |
| 2 | 自力式氮封调节阀 | ZZVP-16K DN15，设定 1.0 kPa(G) | 1 台 |
| 3 | 止回阀 | DN15 PN16，弹簧式 H71H-16P | 1 台 |
| 4 | 阻火呼吸一体阀 | DN50 PN16，呼+1.5kPa/吸-0.3kPa，IIB3 | 1 台 |
| 5 | 取压管组件 | φ14×2 304 导压管 + 根部球阀 DN10 | 1 套 |
| 6 | 紧急泄压人孔 | DN500，+3.0 kPa(G) | 1 台 |
九、标准体系
| 标准编号 | 名称 | 适用范围 |
|---|---|---|
| SH/T 3007-2014 | 石油化工储运系统罐区设计规范 | N₂ 密封系统主要设计依据 |
| SY/T 0511.1-2010 | 石油储罐附件 第1部分：呼吸阀 | 呼吸阀技术要求与选型 |
| API 2000 (7th Ed) | Venting Atmospheric and Low-Pressure Storage Tanks | 呼吸量计算（国际通用） |
| GB/T 50761-2018 | 石油化工钢制储罐防腐蚀技术规范 | 惰性气体保护要求 |
| GB 31570/31571/31572 | 石油炼制/化学/合成树脂工业污染物排放标准 | VOCs 排放控制 |
| GB 50160-2008 | 石油化工企业设计防火规范 | 阻火器设置要求 |
| ISO 28300 | Petroleum, petrochemical and natural gas industries — Venting | 国际标准（对应 API 2000） |
十、设计注意事项
- 罐体设计压力：必须 ≥ 氮封设定压力 + 液柱静压 + 安全裕量。常压罐设计压力一般取 3.0~5.0 kPa(G)，严禁超设计压力运行。若设计压力只有 ±2 kPa，紧急泄压设定值应 ≤ 2.0×1.1 = 2.2 kPa。
- 取压点位置：远离 N₂ 补气口（≥1m）和呼吸阀口，避免干扰导致振荡。
- 止回阀：N₂ 补气管上必设止回阀，防止罐内介质蒸气倒流污染 N₂ 管网。高度危害介质需双道止回。
- 阻火器：介质闪点 ≤ 60°C 时呼吸阀出口必须安装阻火器（GB 50160-2008）。
- 氮气置换：初次投用或检修后需进行罐内气体置换，确保 O₂ ≤ 2%(V/V)（易燃介质→MOC×50%）。
- 呼出气收集：涉及 VOCs 管控地区，呼吸阀呼出气应接入收集总管或处理装置，不能直接排大气。
- 联锁测试：高/低压报警和紧急泄放需进行周期性功能测试并记录。
- 导压管防堵：严寒地区需考虑伴热保温，防止导压管内凝液冻结堵塞导致氮封失效。
总结：氮封系统的设计核心在于“压力梯度的合理设置”和“取压信号的可靠传递”。选对了自力式阀和呼吸阀的规格、装对了取压管线，系统就能长期稳定运行。对于 50m³ 级别的小型储罐，最简配置（截止阀 + DN15 氮封阀 + 止回阀 + DN50 阻火呼吸一体阀 + 取压管）即可满足全部功能和安全需求。
