AutoCAD块无法分解

有时候会遇到无法分解的块,如下图:但我们又需要把块分解之后重新修改,该怎么操作呢?1:双击图块进入块进入块编辑器2:CTRL+1进入块编辑器后不选中任何图像,直接按快捷键CTRL+1,会弹出一个特性对话框,拉到最下面把允许分解里面的“否”改为“是”。改好之后保存块,这样就可以把块炸开了。如果想把能炸开的块改为不能炸开,将“是”改为“否”即可。又或者直接更改后另存为一个新的名字。双击图块修改,完成之后以另外一个名字进行保存。如果是新建块时想设置为不可分解,可以在创建块时将“允许分解”打勾去掉。

有时候会遇到无法分解的块,如下图:

AutoCAD块无法分解

但我们又需要把块分解之后重新修改,该怎么操作呢?

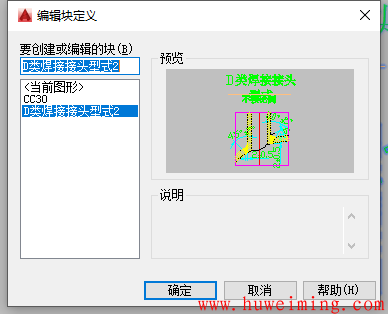

1:双击图块

进入块进入块编辑器

AutoCAD块无法分解

AutoCAD块无法分解

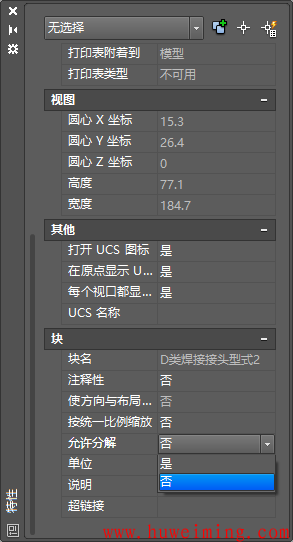

2:CTRL+1

进入块编辑器后不选中任何图像,直接按快捷键CTRL+1,会弹出一个特性对话框,拉到最下面把允许分解里面的“否”改为“是”。改好之后保存块,这样就可以把块炸开了。如果想把能炸开的块改为不能炸开,将“是”改为“否”即可。

AutoCAD块无法分解

又或者直接更改后另存为一个新的名字。

双击图块修改,完成之后以另外一个名字进行保存。

AutoCAD块无法分解

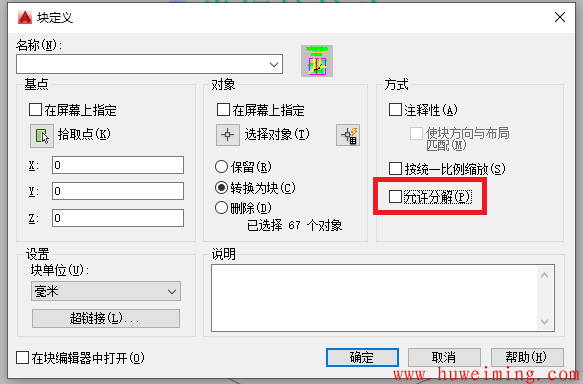

如果是新建块时想设置为不可分解,可以在创建块时将“允许分解”打勾去掉。

AutoCAD块无法分解
