换热器专用拆卸工具简介

拆紧工具1)套扳手套扳手是换热器螺栓松紧中最常用、最为经济和方便的手工工具,俗称“紧头”。由于在螺栓拆紧的过程中,需加大锤冲击力或用套筒加长力臂,才能拆开或上紧,这就要求拆螺栓的扳手有较大抵抗冲击的能力,不打滑,寿命长。套扳手制造时,模具尺寸等于标准螺母外形尺寸+1m,冲压制造。2)冲击式气扳机(风动扳手)冲击式气扳机又称风动扳手,是拆装螺栓、螺母的高效机械手工工具,广泛应用于石化检维修行业。在大检修中能发挥十分突出的作用,在几秒内就可将一只螺栓、螺母拧紧或拆下,因而能大大缩短换热器检修时间,而

拆紧工具

1)套扳手

套扳手是换热器螺栓松紧中最常用、最为经济和方便的手工工具,俗称“紧头”。

由于在螺栓拆紧的过程中,需加大锤冲击力或用套筒加长力臂,才能拆开或上紧,这就要求拆螺栓的扳手有较大抵抗冲击的能力,不打滑,寿命长。套扳手制造时,模具尺寸等于标准螺母外形尺寸+1m,冲压制造。

2)冲击式气扳机(风动扳手)

冲击式气扳机又称风动扳手,是拆装螺栓、螺母的高效机械手工工具,广泛应用于石化检维修行业。在大检修中能发挥十分突出的作用,在几秒内就可将一只螺栓、螺母拧紧或拆下,因而能大大缩短换热器检修时间,而且使用十分安全简便,风动扳手使用的动力源是压缩空气,所以在石化厂等有压缩空气管网的厂区,使用特别方便。

特别需要注意的是,风动扳手不能取代套扳手,原因是有些在高温下使用的换热器,螺栓与螺母咬死,拆卸困难,风动扳手的冲击力不足以松开螺母,必须借助于套扳手长手柄,在大锤的冲击下,取得大的冲击扭矩,松开螺母。套扳手松开螺母后,再用风动扳手拆出螺母,将大大加快拆螺栓的工作效率。

换热器热紧,一般用套扳手,而不用风动扳手。

3)液压扳手

液压扳手用于高压换热器大规格螺栓的松紧。液压扳手可精确控制高强度螺栓连接扭矩,提高螺栓螺纹连接质量和可靠性,是高压换热器检修的必备工具之一。

抽芯机

1.换热器单粱抽芯机

(1)工作原理。

工作时,把要组装的换热器放于事先设置的道木上,然后将换热器芯紧夹于抽芯机上,依靠压缩机空气马达,带动反作用力支撑架,推动并对准中心,沿换热器壳体内壁顺利装入。反之就能顺利地把换热器芯从换热器中抽出,见下图。

换热器专用拆卸工具简介

(2)用途。

适用于批量较大的同规格小型换热器芯的抽装。

2.液压抽芯机

(1)结构。

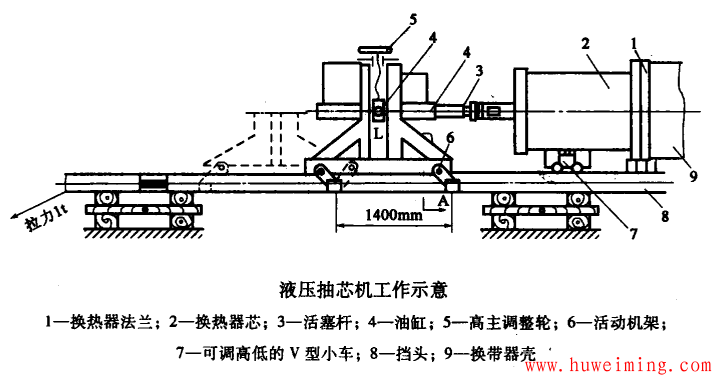

液压抽芯机的结构如下图所示,主要由抽芯机框架、液压传动系统、活动机架和有关附件组成。

换热器专用拆卸工具简介

(2)工作程序

①用道木把框架垫平,通过档头与换热器壳体法兰紧固,并用钢丝绳锁紧后部、定位。

②在换热器的另一端,用千斤顶把芯子顶出150~200mm,使横担及钩子能卡住管束花板的边缘。

③把夹紧螺栓松开,抬起支腿、顶出滚珠,向换热器方向推移活动支架。

④调节液压缸水平高度,使其中心与交换器对中,并用销子把杆头与横担连为一体。

⑤使支撑着地受力。

在上述工作准确无误的情况下,开动机器,使液压系统工作,抽出换热器芯。

(3)用途。

适用于维修,现场装、换换热器芯子。具有程序简单,操作方便,工作效率高等特点。

3.换热器联合抽芯机

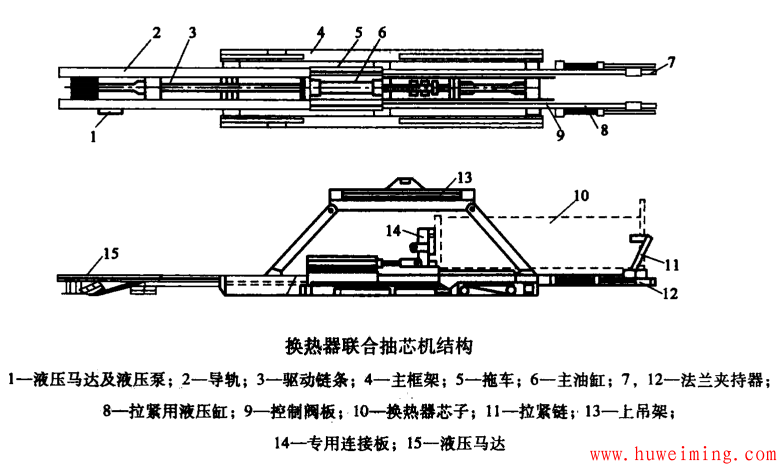

(1)结构,见下图:

换热器专用拆卸工具简介

(2)工作原理。

工作时,驱动主油缸,将换热器芯抽出一个活塞行程(约1m);在确认抽芯动作比较有利的条件下,改用链条,使机子以较快的速度抽芯,直至全部抽出。芯子抽出后,先松开法兰夹持器,用吊架将芯子调整到充分平衡之后,松开链条进行起吊(防止翻转事故)。然后把带着芯子的抽芯机吊到预定的位置,抽下吊架的销子,拆开吊架后,就可把芯子运走。按以上相反的程序,即可装入换热器芯子,在浮头及第一折流板、第二折流板由主油缸比较顺利地推入换热器之后,就可以改用驱动链条,使芯子能顺利地被推到适当位置。
