标注样式更改全局比例后文字大小不变

最近遇到一个问题,标注样式更改全局比例后,箭头等都随着比例方法,但是文字大小没有变化,现象如下图:标注过小,看不清楚,将全局比例更改为10之后:箭头,间距等都随着比例变化了,但是文字大小却没有变化,这样肯定不符合要求。解决办法:修改文字样式,将高度调整为0,步骤如下:1:想查看标注样式所使用的文字样式;可以看到所使用的文字样式为:SONG。2:修改文字样式的高度为0可以看到所使用的文字样式SONG高度被固定为3.5,我们把高度修改为0:这样再调整全局比例文字大小就会跟随比例变化了。

最近遇到一个问题,标注样式更改全局比例后,箭头等都随着比例方法,但是文字大小没有变化,现象如下图:

标注样式更改全局比例后文字大小不变

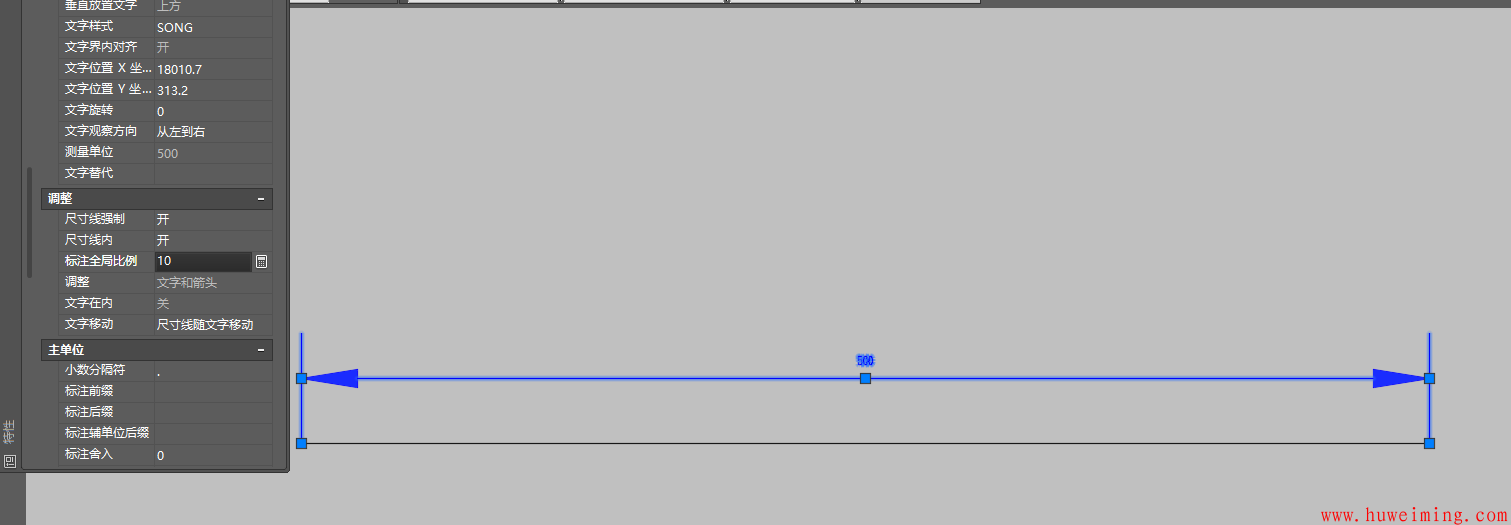

标注过小,看不清楚,将全局比例更改为10之后:

标注样式更改全局比例后文字大小不变

箭头,间距等都随着比例变化了,但是文字大小却没有变化,这样肯定不符合要求。

解决办法:

修改文字样式,将高度调整为0,步骤如下:

1:想查看标注样式所使用的文字样式;

标注样式更改全局比例后文字大小不变

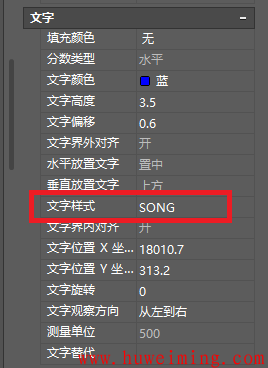

可以看到所使用的文字样式为:SONG。

2:修改文字样式的高度为0

标注样式更改全局比例后文字大小不变

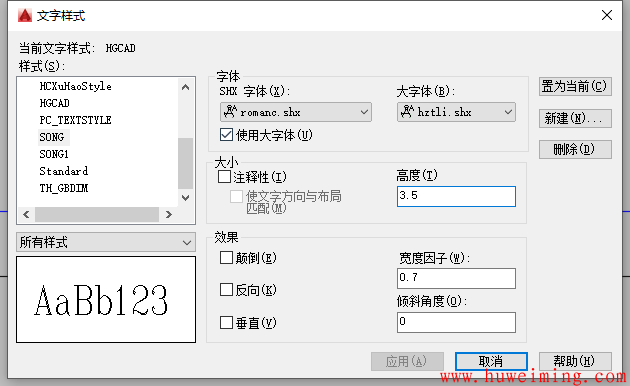

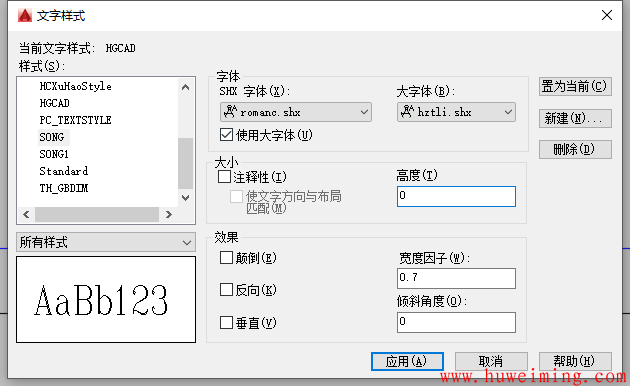

可以看到所使用的文字样式SONG高度被固定为3.5,我们把高度修改为0:

标注样式更改全局比例后文字大小不变

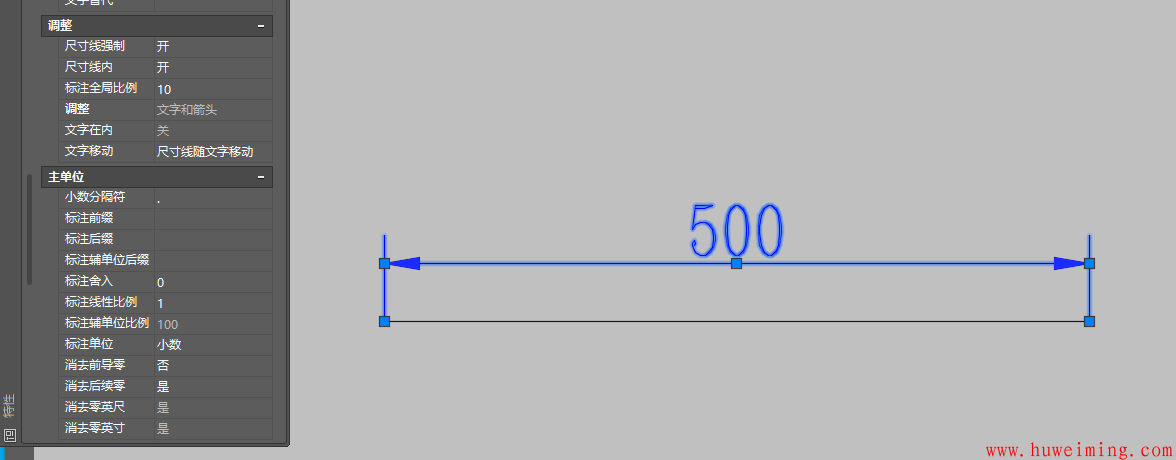

这样再调整全局比例文字大小就会跟随比例变化了。

标注样式更改全局比例后文字大小不变
