今天介绍天圆地方部件的下料尺寸绘制方法。
例子：上方形600x600mm，下圆形直径1600mm，高度500mm

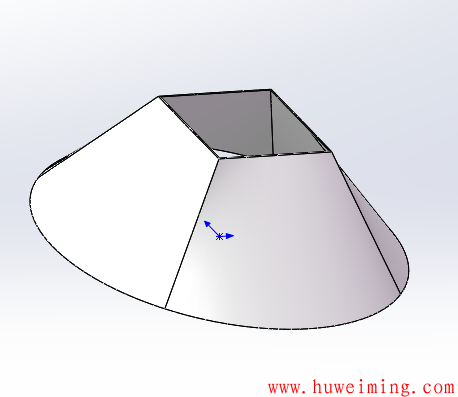

通过solidworks特征建模中的放样来画的话，跟实际生产的会有出入。
实际生产是通过折弯来制作天圆地方的，那么我们需要通过solidworks中的钣金来完成放样，生成下料尺寸。
钣金需要开环，可以整圈开一个切口，另外一种方法就是通过放样一半之后再拼成一整块，而实际生产中通常是将整个分成几块下料然后焊接在一起，那么我们就只放样一半，也算比较贴合实际。

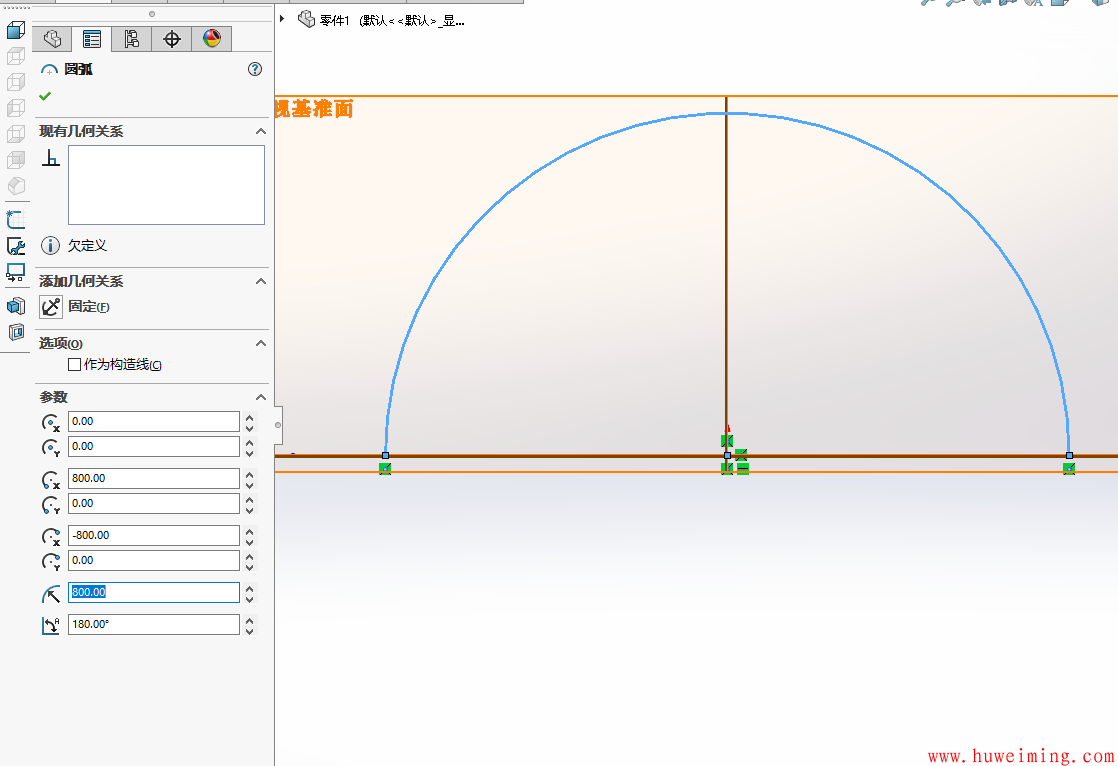

1：前视基准面上绘制半圆（直径1600的一半）

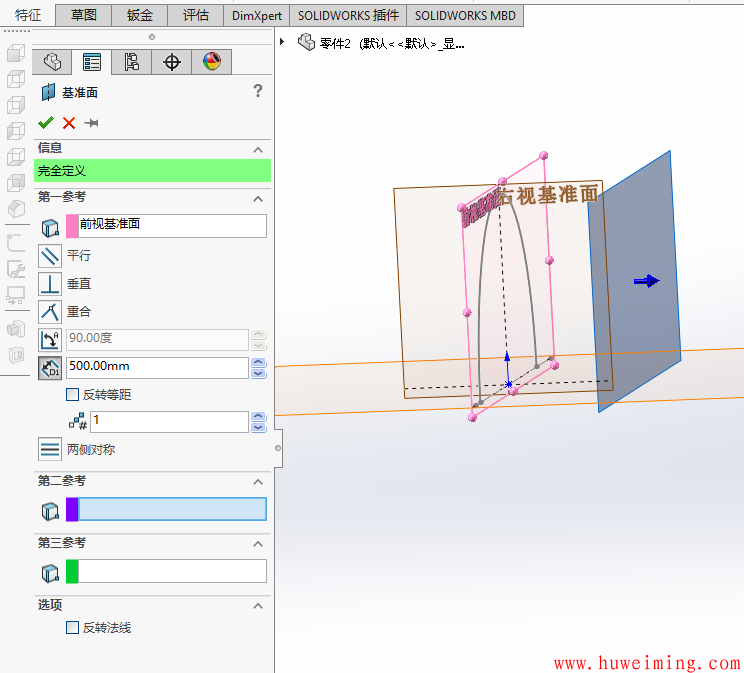

2：建立距前视基准面500的参考基准面
3：在刚建立的基准面上绘制正方形的一半

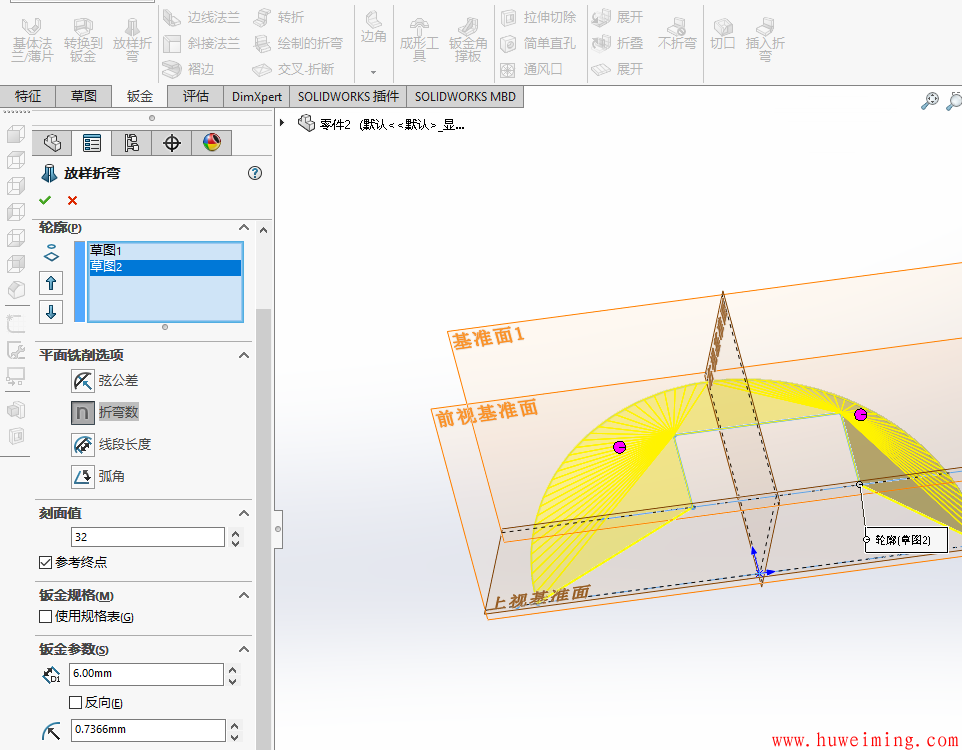

4：放样折弯
刻面值32，一般100~200左右折弯一次，根据实际情况来计算刻面值。这里以160折弯一次计算。

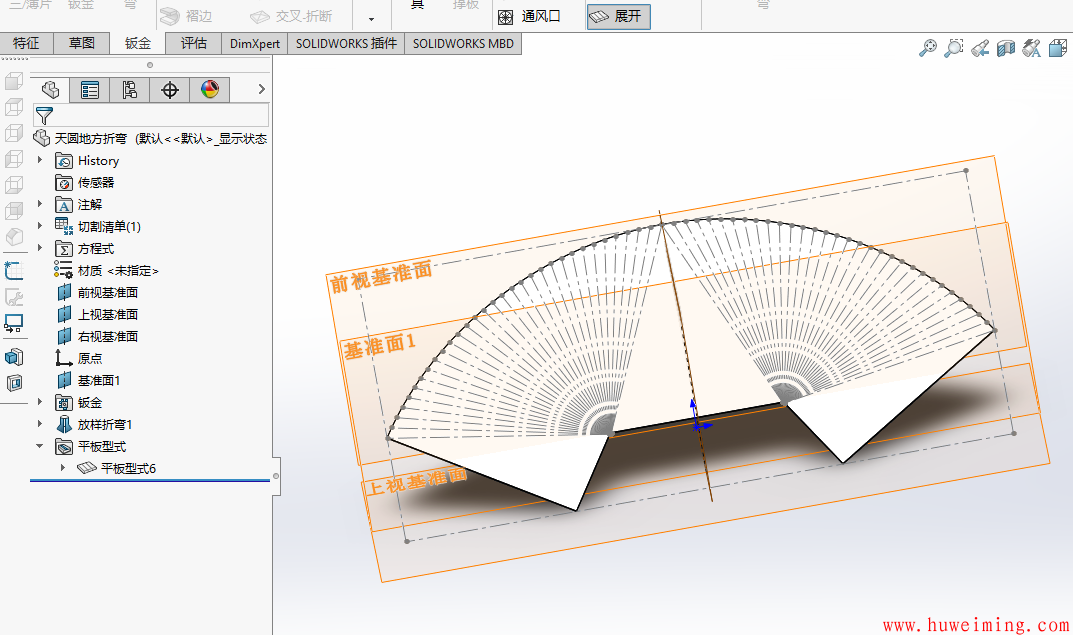

5：解除压缩

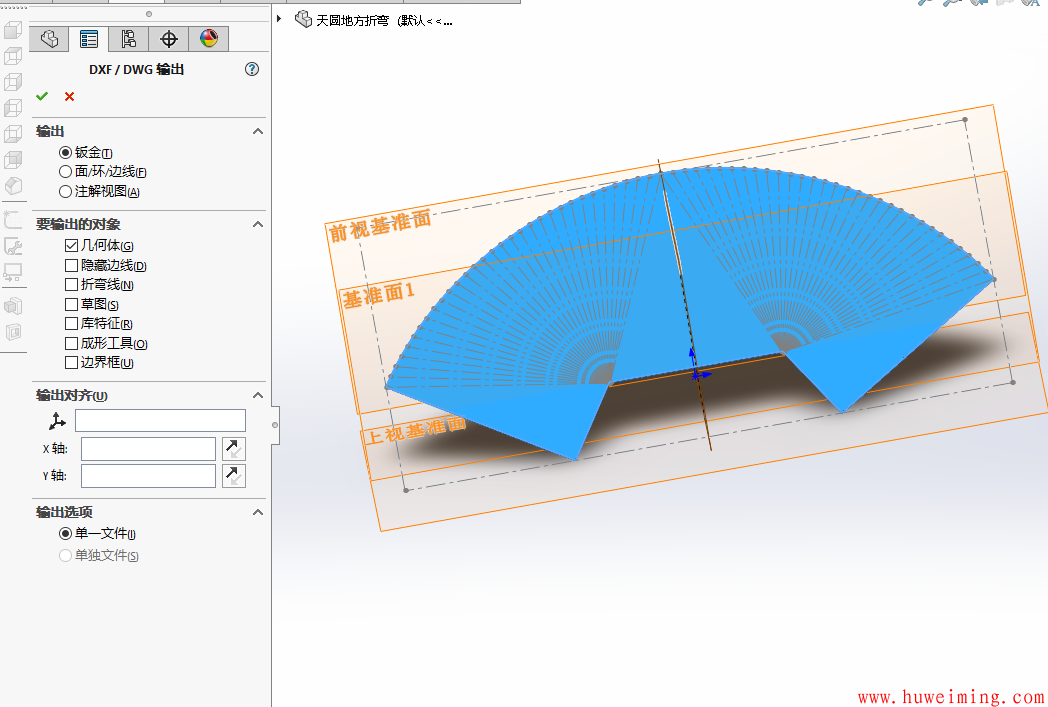

6：输出dxf dwg

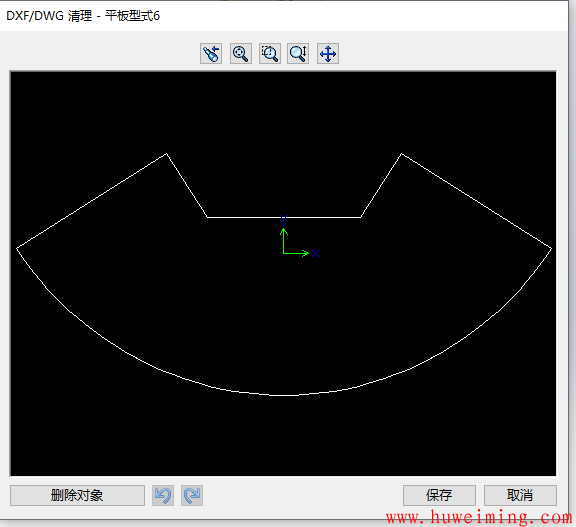

7：预览图

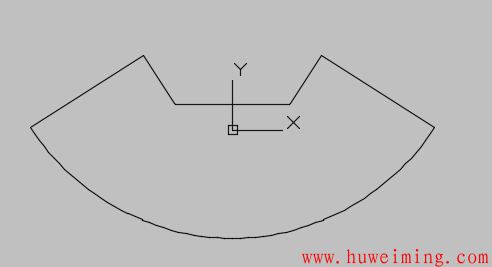

8.最终得到的图形
