卧式埋地罐结构设计

意义在工程设计中,经常对储存类卧式容器采用埋地设置。这对储存易燃、易爆的介质不仅具有良好的防火防爆效果,亦有良好的保温隔热作用,并可减少地面上的占地面积。与一般卧式容器相比,除了考虑它承受介质的内压、物料的重力作用外,还须考虑地面混土重力,或混土层上铺有混凝土路面的重力,以及可能有地下水浸没而对筒体产生浮力的情况,更应注意土壤对设备的腐蚀。受力情况埋地卧式储罐与普通储罐一样,需要牢固地固定在基础上。一是定位,二是可承受管系传来的推力,三是抵御地震力等外力。常用的固定方式是在筒体两端支撑部位设置定

意义

在工程设计中,经常对储存类卧式容器采用埋地设置。这对储存易燃、易爆的介质不仅具有良好的防火防爆效果,亦有良好的保温隔热作用,并可减少地面上的占地面积。与一般卧式容器相比,除了考虑它承受介质的内压、物料的重力作用外,还须考虑地面混土重力,或混土层上铺有混凝土路面的重力,以及可能有地下水浸没而对筒体产生浮力的情况,更应注意土壤对设备的腐蚀。

受力情况

埋地卧式储罐与普通储罐一样,需要牢固地固定在基础上。一是定位,二是可承受管系传来的推力,三是抵御地震力等外力。常用的固定方式是在筒体两端支撑部位设置定位板,定位板设置一般同鞍座垫板,并使垫板与基础上连接板相焊或用螺栓固定。当然亦可用常规的方法设置鞍座,鞍座与基础再固定。

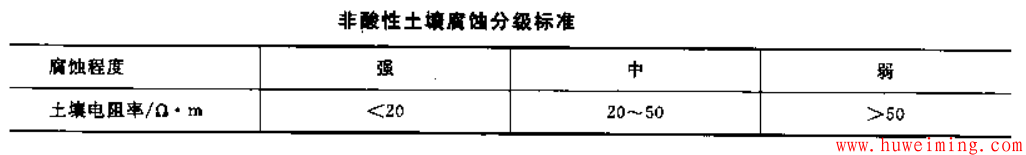

埋地储罐受土壤的腐蚀,腐蚀因素复杂。对一般地区,土壤腐蚀性按土壤电阻率或土壤中总酸度分级,非酸性土壤按土壤电阻率分级见下表:

卧式埋地罐结构设计

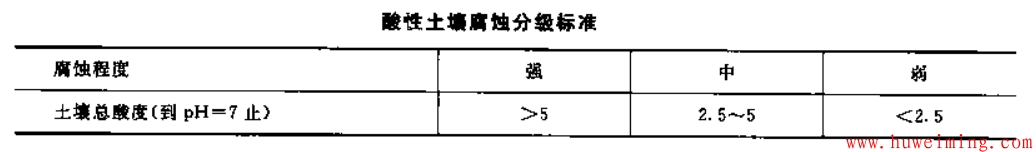

酸性土壤按土壤总酸度分级见下表:

卧式埋地罐结构设计

为减缓或消除土壤对储罐的腐蚀,储罐应有外防腐层。

防腐结构

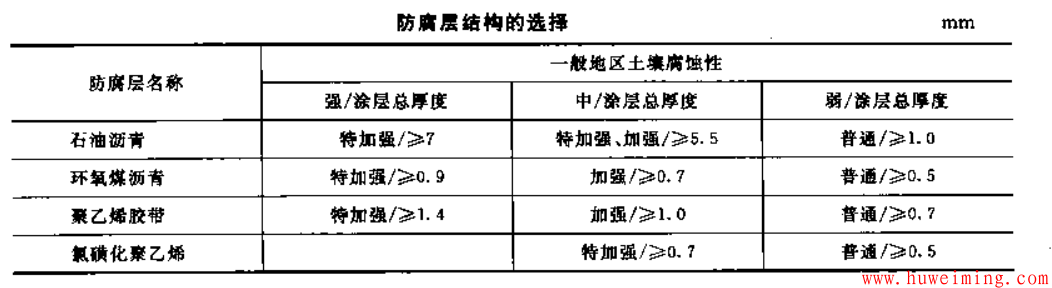

埋地储罐外防腐层分为普通、加强、特加强三级和相应的三种结构,根据土壤的腐蚀程度、防腐层(石油沥青、环氧煤沥青、聚乙烯胶带、氯磺乙烯)性能及防腐件的重要程度选择防腐层结构按下表:

卧式埋地罐结构设计

对埋地储罐一般应采用不低于加强型防腐层结构,若为储存极度、高度危害介质的容器或土壤腐蚀程度为强的情况下则宜采用特加强防腐层结构。

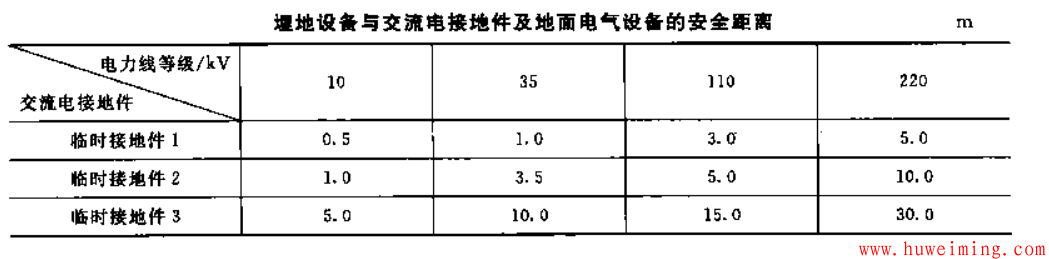

埋地储罐应尽量避开或远离交流电接地体及其他地面电气设备,埋地储罐与交流电接地体安全距离按下表:

卧式埋地罐结构设计
