由于腐蚀、机械磨损而导致压力容器元件厚度减薄，因此在压力容器设计中此减薄量应增加进去，增加的减薄量称腐蚀裕量，外壁与大气接触产生腐蚀，用涂料保护，不考虑腐蚀裕量。腐蚀裕量还应考虑介质流动时对压力容器或受压元件的冲蚀量和磨损量。腐蚀裕量按下列几方面考虑。1：对有腐蚀或磨损的元件。应根据预期的容器寿命和介质对金属材料的腐蚀速率确定腐蚀裕量，仅从腐蚀方面考虑，见下表。压力容器的设计寿命通常为10~15年，最多考虑20年，因此腐蚀裕量为0.05×20=1（mm）。2：容器各元件受到的腐蚀程度不同时，可采
由于腐蚀、机械磨损而导致压力容器元件厚度减薄，因此在压力容器设计中此减薄量应增加进去，增加的减薄量称腐蚀裕量，外壁与大气接触产生腐蚀，用涂料保护，不考虑腐蚀裕量。
腐蚀裕量还应考虑介质流动时对压力容器或受压元件的冲蚀量和磨损量。
腐蚀裕量按下列几方面考虑。
1：对有腐蚀或磨损的元件。应根据预期的容器寿命和介质对金属材料的腐蚀速率确定

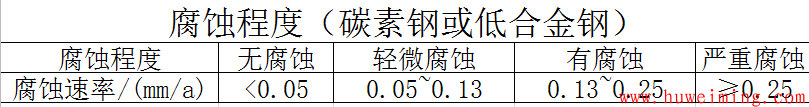

腐蚀裕量，仅从腐蚀方面考虑，见下表。
压力容器的设计寿命通常为10~15年，最多考虑20年，因此腐蚀裕量为0.05×20=1（mm）。
2：容器各元件受到的腐蚀程度不同时，可采用不同的腐蚀裕量。
带夹套的筒体，其内筒壁受两侧介质的腐蚀，其腐蚀裕量取两侧腐蚀裕量之和，夹套筒体的腐蚀裕量只考虑内侧的腐蚀。
换热器的管板、浮头法兰、球冠形封头和钩圈应考虑两侧的腐蚀裕量之和。
3：介质为压缩空气、水蒸气或水的碳素钢或低合金钢制容器，腐蚀裕量不小于1mm。对不锈钢制容器，腐蚀裕量取0mm。
