Aspen Plus入门教程(6)-精馏塔塔径

接上一篇文章,确定最佳进料位置之后我们就需要确定精馏塔的塔径了,这里主要介绍填料塔与板式塔的塔径确定。

引    言

接上一篇文章,确定最佳进料位置之后我们就需要确定精馏塔的塔径了,这里主要介绍填料塔与板式塔的塔径确定。

Aspen Plus入门教程(6)-精馏塔塔径

填料塔塔径

同上一篇文章《Aspen Plus入门教程(5)-最佳进料位置》的例子,假设我们使用的填料为250Y型填料。

1:新建填料

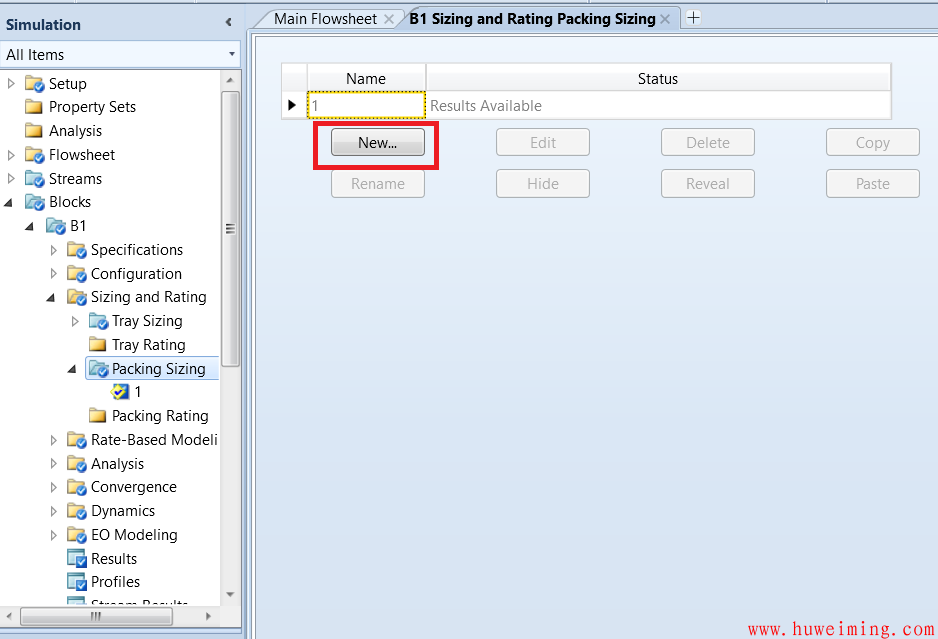

选择Blocks->B1->Sizing andRating->Packing Sizing,点击New,新建填料

Aspen Plus入门教程(6)-精馏塔塔径

2:选择填料参数
填料从第2块开始到第25块结束,填料型号MELLAPAK,厂家SULZER,材料选择标准,规格250Y,等板高度0.5m。

Aspen Plus入门教程(6)-精馏塔塔径

3:填写液泛参数

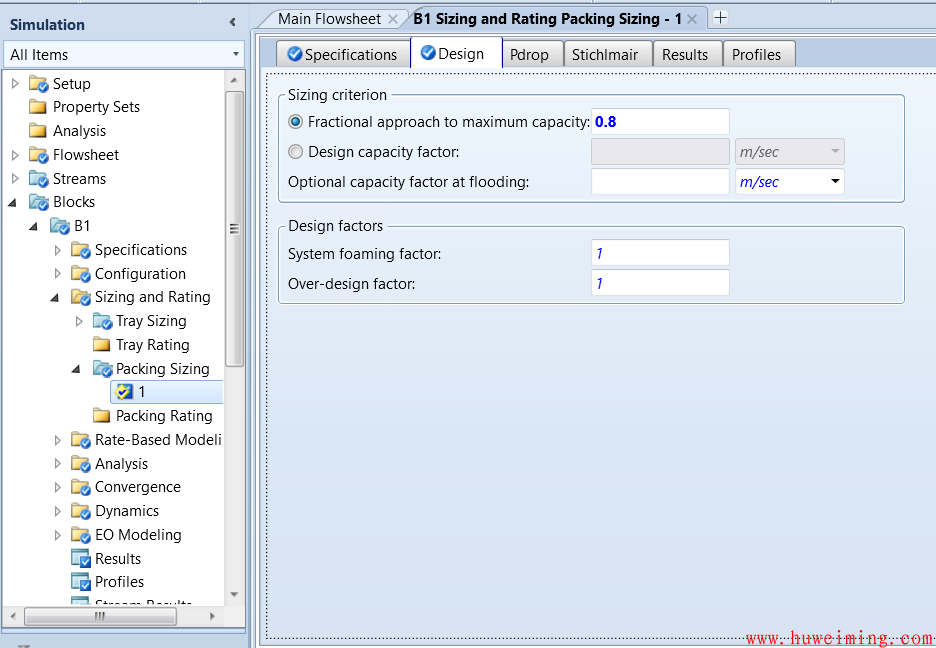

在Design标签下,填写液泛参数0.8;对不易发泡物系,系统默认为1,塔富余设计因子为1,这两个参数按默认即可。

Aspen Plus入门教程(6)-精馏塔塔径

4:运行查看结果

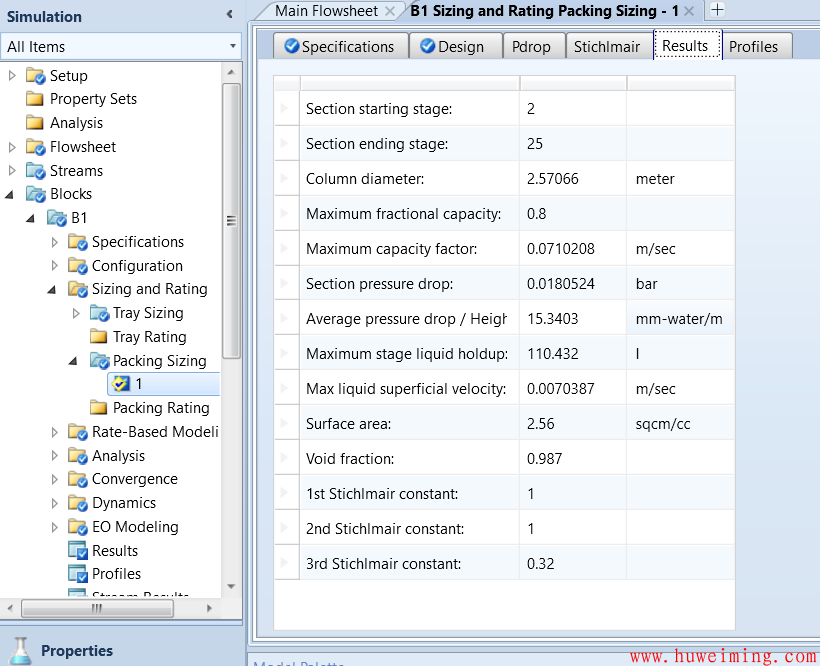

在Result选项卡查看结果

Aspen Plus入门教程(6)-精馏塔塔径

可以看到塔径需要2.57066m。在Profiles可以看到水力学情况:

Aspen Plus入门教程(6)-精馏塔塔径

可以看到第24块板液泛数据达到了0.8,塔径也是根据这个来确定的。
板式塔塔径


采用同样的例子
1:新建塔板

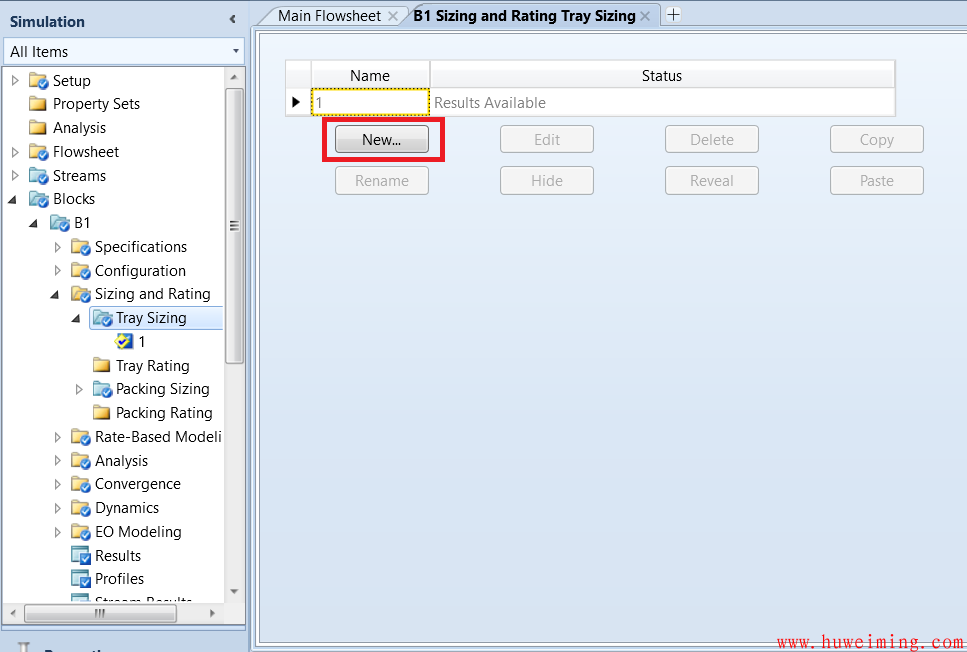

选择Blocks->B1->Sizing and Rating->TraySizing,点击New,新建塔板

Aspen Plus入门教程(6)-精馏塔塔径

2:填写塔板参数

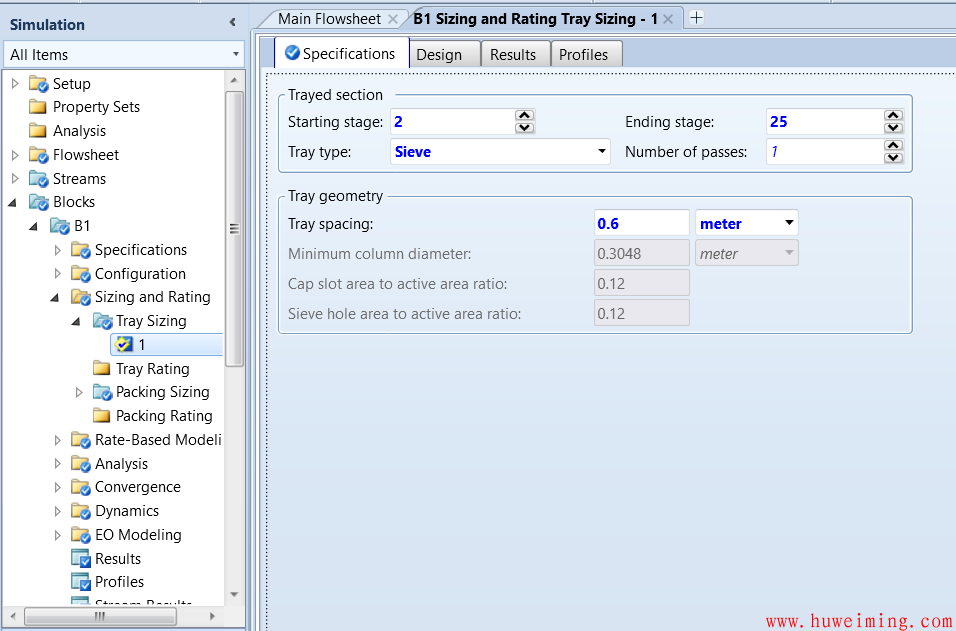

同填料塔,塔板从2~25,单程塔板,板间距0.6m

Aspen Plus入门教程(6)-精馏塔塔径

3:填写液泛参数

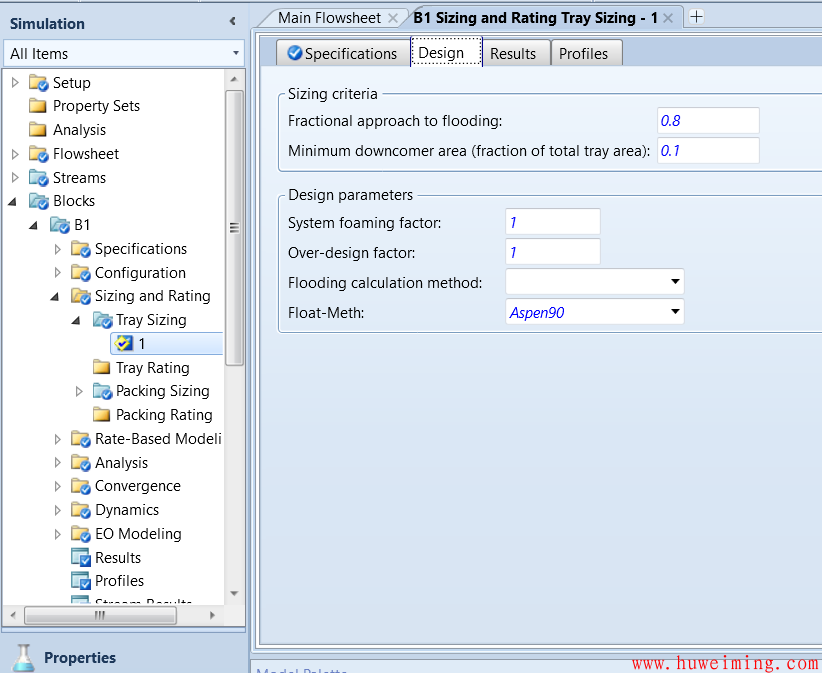

在Design标签下,填写液泛参数0.8;对不易发泡物系,系统默认为1,塔富余设计因子为1,这两个参数按默认即可。

Aspen Plus入门教程(6)-精馏塔塔径

4:运行查看结果

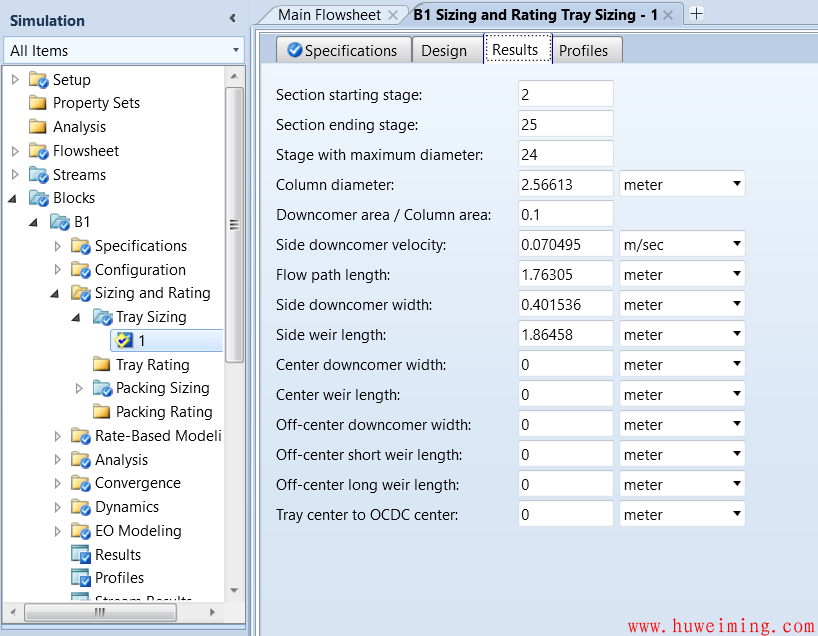

在Result选项卡查看结果

Aspen Plus入门教程(6)-精馏塔塔径

可以看到需要塔径2.56613m,在Profiles可以看到水力学情况:

Aspen Plus入门教程(6)-精馏塔塔径

同样也是第24块板负荷最大,塔径即以此确定。

结束语

上面简单介绍了一下精馏塔的塔径确定,包括填料塔与板式塔两种形式,当然塔径的确定还需要考虑填料的压降,液体分布器,积液盘等参数,再调整塔的压降,重复前面一系列的过程,这样才能得到比较可靠的设计结果。最后附上本例的操作视频。
