本文介绍利用CAD求解回转体的容积:

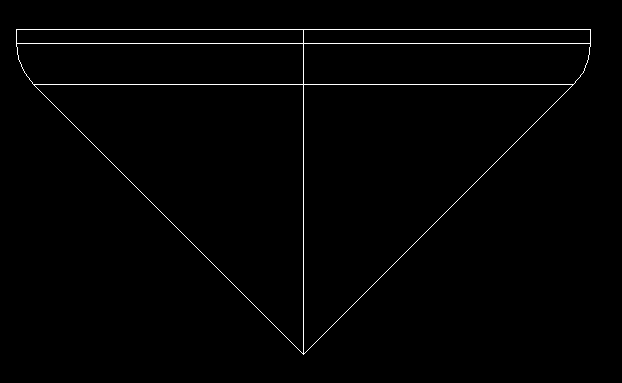

例:求解DN100045°的锥形封头的容积。如下图所示回转体的容积:

利用AutoCAD求回转体容积--AutoCAD使用技巧

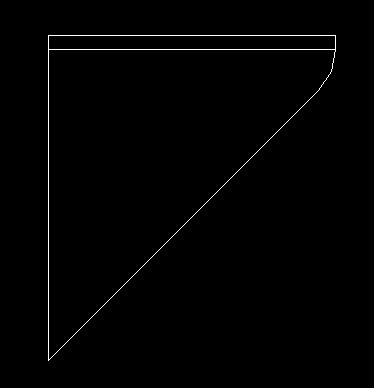

先去掉中心线左边或右边的图像(本例是去掉左边的图形),如下图:

利用AutoCAD求回转体容积--AutoCAD使用技巧

操作步骤如下:

1.      输入命令REG,选择上面的图像形成面域;

2.      输入命令REV,选择中心线即上面图形中的垂线形成实体;

利用AutoCAD求回转体容积--AutoCAD使用技巧

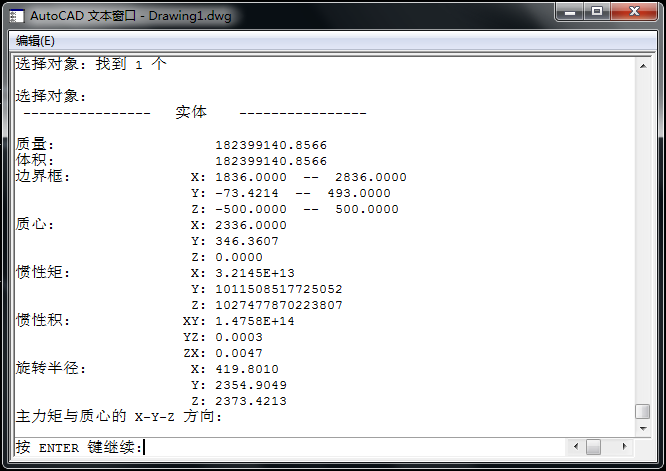

3.      输入查询命令 MASSPROP,选择上面的实体就得到下面的信息;

利用AutoCAD求回转体容积--AutoCAD使用技巧

4.      上面的质量或体积一行的数据除以109次方就是以M3立方米)为单位的容积,即例子所示的锥形封头的容积为0.182m3也就是182L

对于回转容器求体积还是很方便准确的。
